CX-Protocol로 프로토콜 전송(PC→PLC)을 실행하면 오류 메시지가 표시되어 전송할 수 없습니다. 원인과 대책을 알려주세요.

CX-Protocol로 프로토콜 전송(PC→PLC)을 실행하면 오류 메시지가 표시되어 전송할 수 없습니다. 원인과 대책을 알려주세요.

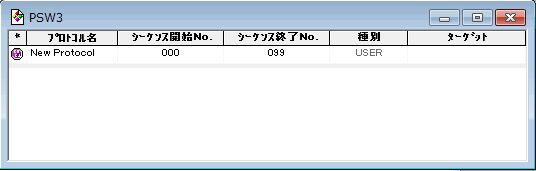

CX-Protocol의 작업 공간에 있는 '새 프로토콜 목록'을 클릭했을 때 표시되는 창 내에 '대상'이라는 지정이 있습니다.

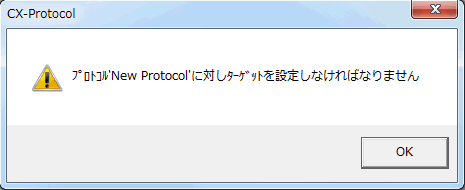

'대상' 항목이 아래 화면처럼 공란으로 아무것도 지정되지 않은 경우 "프로토콜 'New Protocol'에 대해 대상을 설정해야 합니다"라는 오류 메시지가 표시됩니다.

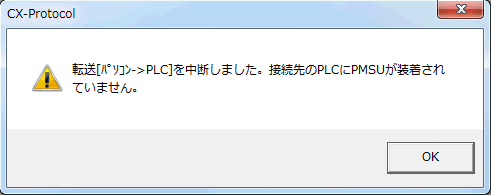

또한, "대상"에 설정된 내용이 실제 구성과 다른 설정일 경우 "전송[PC→PLC]을 중단했습니다. 연결 대상 PLC에 PMSU가 장착되어 있지 않습니다"라는 오류 메시지가 표시됩니다.
예를 들어, CS1W-SCB**를 사용하는 경우, '대상'에는 'SCB'를 선택해야 하지만, '커뮤니케이션 보드' 등을 선택한 경우가 해당됩니다.
사용 중인 유닛에 따라 적절한 설정을 수행하십시오.




【참고】
