CJ 시리즈의 접지 방법을 알려주세요.

CJ 시리즈의 접지 방법을 알려주세요.

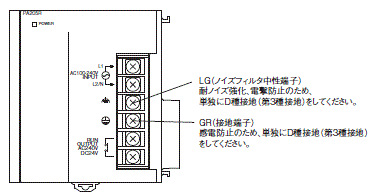

형 CJ 시리즈의 접지는 전원 유닛 전면부에서 취합니다.



・GR은 접지 단자입니다.
　감전 방지를 위해 전용 접지선(2mm² 이상의 전선)으로 D종 접지(제3종 접지: 접지 저항 100Ω 이하)를 하십시오.
・LG는 노이즈 필터 중성 단자입니다.
　노이즈가 커서 오동작할 때나 감전 방지를 할 때는 LG와 GR을 단락시켜 D종 접지(제3종 전용 접지)를 하십시오.
・LG와 GR을 단락시킨 경우 감전 방지를 위해 반드시 D종 접지(제3종 접지)를 하십시오.
・형 CJ 시리즈는 제어반 등 설치 환경으로부터의 노이즈 영향을 받기 어렵도록 절연(부양) 설치 구조로 되어 있습니다.


제어반에서의 접지 방법에 관한 주의사항은 다음과 같습니다.

● 1점 접지 원칙
・기기를 정상적으로 가동시키기 위해서는 기기 간 기준 전위를 안정화할 필요가 있습니다.
　기기 간 접지선에 노이즈 전류가 흐르지 않도록 1점 접지를 하십시오.

● 접지는 가능한 한 전용 접지

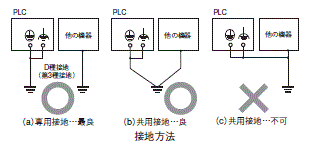

・가능하다면 다른 기기의 접지와는 분리된 전용 접지(다른 접지극으로부터 10m 이상 떨어뜨림)로 하십시오. (아래 그림 (a))
・전용 접지를 할 수 없는 경우에는 접지극에서 다른 기기의 접지극과 연결하는 공용 접지로 하십시오. (아래 그림 (b))
・특히 모터/인버터 등의 대용량 기기와의 공통 접지는 절대 피하고, 상호 영향을 받지 않도록 개별적으로 접지하십시오.
・감전 방지를 목적으로 여러 기기가 연결된 접지극(때로는 철골일 수도 있음)에 대한 접지는 피하십시오.
・접지선을 다른 기기와 공용하거나 건물의 보에 연결하면 역효과가 발생하여 오히려 악영향을 받을 수 있습니다.
・접지극은 가능한 한 PLC 근처에 설치하고, 접지선은 짧게(거리는 20m 이내 적정) 하십시오.
