SCL2 명령의 파라미터 중 하나인 오프셋 값 구하는 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
SCL2 명령의 파라미터 중 하나인 오프셋 값 구하는 방법을 알려주세요.
스케일링 2(SCL2) 명령어는 그림 1과 같이 오프셋(off)이 있는 1차 함수를 기반으로 부호 있는 BIN 데이터를 부호 있는 BCD 데이터로 스케일링(변환)하기 위한 명령어입니다.
■데이터 변환 사양

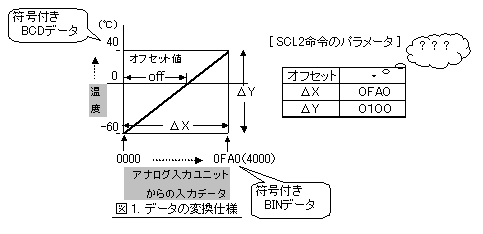

그림 1은 아날로그 입력 유닛으로부터의 디지털 변환값 / 0000~0FA0을 -60℃ ~ +40℃로 스케일링(변환)하기 위한 데이터 변환 사양을 그래프로 나타낸 것입니다.
■SCL2 명령어를 사용한 래더 회로 및 파라미터 기술 방법

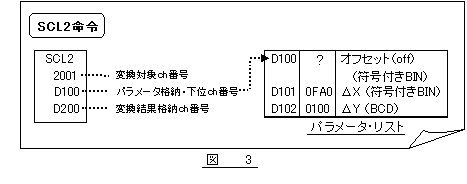

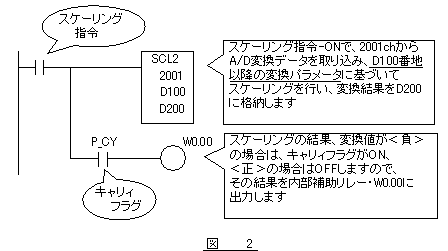

그림 1의 데이터 변환을 수행하는 래더 회로와 파라미터를 다음과 같이 나타냅니다.
그림 3의 ΔX와 ΔY는 다음 식으로 구합니다.
ΔX ＝ 0FA0－0000 ＝ 0FA0
ΔY ＝ 40－（-60） ＝ 100
다음으로 오프셋 값의 계산 방법에 대해 설명합니다.
ΔX ＝ 0FA0－0000 ＝ 0FA0
ΔY ＝ 40－（-60） ＝ 100
다음으로 오프셋 값의 계산 방법에 대해 설명합니다.

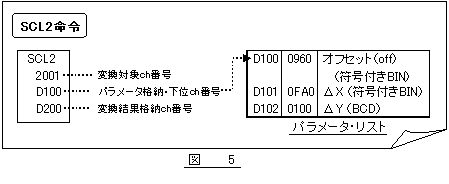

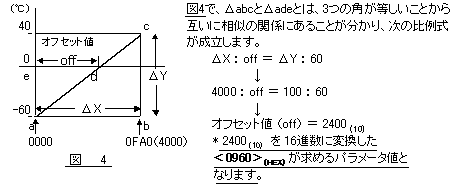

■ 오프셋 값 구하는 방법
SCL2 명령의 상세 내용은 명령 참조 매뉴얼을 참조하십시오.
・『CS/CJ/NSJ 시리즈 명령어 참조 매뉴얼 (SBCA-351)』
・『CP 시리즈 명령어 참조 매뉴얼 (SBCA-356)』
매뉴얼 다운로드 방법에 대해서는 카탈로그, 매뉴얼이 필요합니다. 어떻게 해야 하나요? 를 참조하십시오.
