PLC에서 임의의 비트만 반전시키는 명령어를 알려주세요.

PLC에서 임의의 비트만 반전시키는 명령어를 알려주세요.

임의 채널의 임의 비트를 반전시키려면 ＜워드 배타적 논리합(XORW 명령)＞을 사용하십시오.

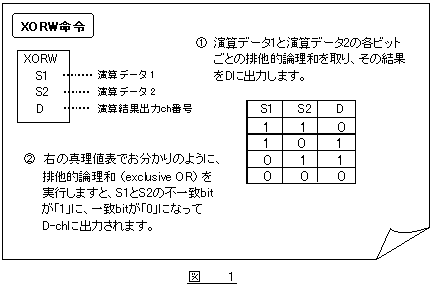

■워드 배타적 논리합(XORW) 명령 기능 사양


■ 프로그램 및 동작 설명
XORW 명령의 이러한 기본 사양을 활용하면 임의 채널의 임의 비트를 반전시킬 수 있습니다.

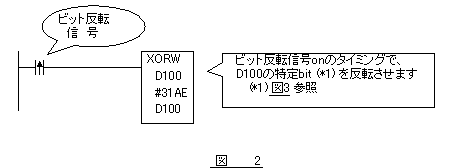

(1) 래더 회로
　

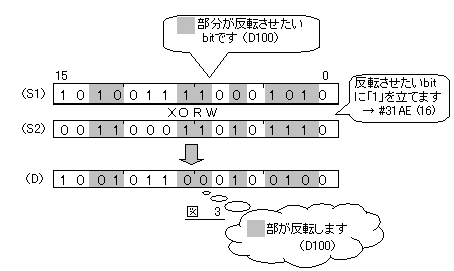

(2) 동작 설명
　

〔참고〕
워드 배타적 논리합(XORW) 명령에 대한 자세한 내용은 기종별 명령어 참조 매뉴얼을 참조하십시오.
제품 정보에서 매뉴얼 다운로드를 할 수 있습니다.
단, 무료 회원 가입 및 로그인이 필요합니다.
