투명 파이프 내의 액면(液面)을 감지할 수 있는 센서가 있습니까?

투명 파이프 내의 액면(液面)을 감지할 수 있는 센서가 있습니까?

다음과 같은 상품이 있습니다.

( 표1)	정전용량형 근접 센서	형 E2K-L
	포토 마이크로 센서	형 EE-SPX613
( 표2)	파이버 센서	형 E32-L25T, 형 E32-A01, 형 E32-A02, 형 E32-D36T

(표 1) 형 E2K-L, 형 EE-SPX613

시리즈	형 E2K-L	형 EE-SPX613
형식	①형 E2K-L13MC1 2M ②형 E2K-L26MC1 2M
외관
종류, 검출 방식	근접 센서 정전용량 방식	포토 마이크로 센서 투과형 (원리는 아래 ■ 참조)
적용 파이프 크기	●외경 　①φ8~11㎜ 　②φ12~26㎜ ●벽 두께 1㎜ 이하	●외경 　φ6~13㎜ *2 ●두께　1㎜
검출 가능 물체	파이프 내 액체　*1	파이프 내 액체　*3
전원 전압	DC12~24V	DC12~24V
출력	NPN 오픈 컬렉터 (개폐 용량 100mA 이하)	NPN 오픈 컬렉터 (개폐 용량 100mA 이하)
동작 모드	NO	L･ON(입광 시 ON)/ D･ON(차광 시 ON) 전환　*4
보호 구조	IEC 규격 IP66 *5	IEC 규격 IP50
연결 방식	코드 인출 타입(표준 코드: 2m)	코드 인출 타입(표준 코드: 1m)
감도 조정	감도 조정 볼륨(12회전 볼륨)	감도 전환(High/Low) *2

*1다음과 같은 경우에는 안정적인 검출이 불가능할 수 있습니다. 설치되는 장치에서 확인하신 후 사용하십시오.
・액체의 비유전율이나 전도율이 낮은 경우
・액체 용량이 소량, 혹은 파이프 사이즈가 소경·두꺼운 벽 등 때문에 액체의 레벨 변화에 대한 용량 변화가 작은 경우
・파이프 내벽에 고점도 액체 막이나 다량의 거품 잔류, 혹은 파이프 내외벽에 오염 물질 부착, 침적 등이 있는 경우
*2소경 파이프(φ6mm 부근)에서 사용할 경우, 부유물이 혼재된 액체를 검출할 경우 감도 전환 스위치를 Low로 설정하고 동작 확인 후 사용하십시오. (일반적으로 투광 소자의 경시 열화, 파이프 오염에 의한 감도 저하를 고려하여 High로 설정하여 사용하십시오.)
*3　고점도 또는 부유물이 혼재된 액체에서는 검출되지 않을 수 있습니다.
*4　본체의 스위치로 전환합니다. 파이프 내에 액체가 있는 경우 ON할 때는 D･ON(투광 ON)으로 사용하십시오.
*5　내수 구조로 되어 있지만 정전용량형이므로 직접 액체(물이나 절삭유 등)가 닿는 환경에서의 사용은 피하십시오.

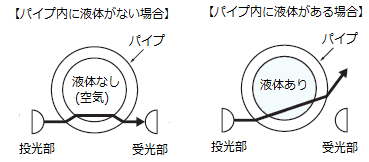

■참고　형식 EE-SPX61의 동작 원리
　형 EE-SPX61은 액체와 공기의 굴절률 차이를 이용하여 액체의 유무를 검출합니다.
　　

【파이프 내에 액체가 없는 경우】 투광부에서 나온 빛은 파이프에 의해 굴절되어 수광 소자에 들어갑니다. (입광 상태)
【파이프 내에 액체가 있는 경우】 투광부에서 나온 빛은 액체 내부를 통과하여 수광 소자에 들어가지 않습니다. (산란 상태)


(표2) 형식 E32　
별매의 파이버 앰프와 조합하여 사용합니다.
자세한 사양은 카탈로그에서 확인하십시오.

시리즈	형 E32
형식	형 E32-L25T	형 E32-A01	E32-A02	형 E32-D36T
외관
적용 파이프 크기	●외경 　φ8~10㎜ ●벽 두께 1㎜	●외경 　φ3.2/6.4/9.5㎜ ●벽 두께　1㎜	●외경 　φ6~13㎜ ●벽 두께 1㎜	●외경 　규정 없음 ●벽 두께　1㎜
