초음파 센서의 사용 환경에 관한 주의점을 알려주세요.

초음파 센서의 사용 환경에 관한 주의점을 알려주세요.

초음파 센서는 사용 환경에 따른 영향을 크게 받습니다.
아래 내용에 유의해 주십시오.

또한, 테스트 기기 대여 서비스가 있으니 이용해 주십시오. 자세한 내용은 해당 FAQ를 참조하십시오.

● 주변 환경에 관하여
・진공, 방폭 구역에서는 사용할 수 없습니다.
・작동 신뢰성과 장수명을 유지하기 위해 정격을 초과하는 온도나 외부 환경 조건(실외)에서의 사용은 피하십시오.
・초음파식 센서는 공기를 전달 매질로 사용합니다.

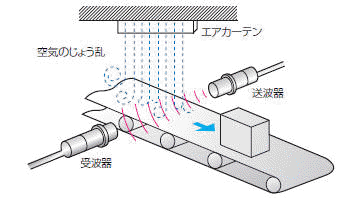

국부적인 온도차가 있으면 경계면에서 반사, 굴절이 발생하거나 바람이 발생하는 장소에서는 감지 영역이 변화하여 오작동의 원인이 됩니다.
에어 커튼 송풍기 등이 있는 장소에서는 사용을 피하십시오.
　

・에어 노즐에서 발생하는 제트 소음은 다양한 주파수 성분을 포함하고 있어 영향이 크므로, 이와 유사한 소음이 발생하는 장소 근처에서는 사용하지 마십시오.
・센서 표면(송파, 수파부)에 물방울이 맺히면 감지 거리가 저하됩니다.
・증기가 가득한 장소에서의 사용은 피하십시오.
증기가 균일하지 않아 온도차가 발생하여 측정 오차가 발생합니다.
・0℃ 이하의 저온 시에는 염화비닐 코드가 경화되어 구부리면 단선될 수 있습니다.
표준 코드, 로봇 코드 모두 저온에서의 케이블 굴곡은 하지 마십시오.

● 센서 장착 각도
레벨 제어, 거리 제어의 경우, 검출 가능 물체의 반사면 상태에 따라 검출 신호의 안정성이 좌우됩니다.
초음파 빔과 반사면이 직각이 되도록 센서를 장착하십시오.

● 센서 주변 장애물
초음파 빔의 확산 또는 사이드 로브에 의한 난반사 등으로 오작동이 발생하지 않도록 주의하십시오.
반사형에 대해서는 해당 FAQ를 참조하십시오.

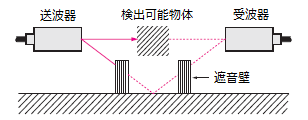

투과형의 경우 바닥면의 반사로 인한 영향이 발생할 수 있으므로, 이 경우 바닥면에 천이나 스펀지 등 음파를 흡수하기 쉬운 재료를 부착하거나 차음벽을 설치하십시오.


● 반사형은 반사 효율이 검출 물체의 형상에 따라 달라져 검출이 어려울 수 있습니다.
자세한 내용은 해당 FAQ를 참조하십시오.

■대상 형식
(표1)　E4PA-N 시리즈

외관	측정 범위	형식
왼쪽부터 E4PA-LS600-M1-N E4PA-LS400-M1-N E4PA-LS200-M1-N E4PA-LS50-M1-N	50~500mm	E4PA-LS50-M1-N
	120~2,000㎜	E4PA-LS200-M1-N
	240~4,000mm	E4PA-LS400-M1-N
	400~6,000㎜	E4PA-LS600-M1-N

(표2)　E4E2 시리즈

외관	측정 범위	출력	동작	형식
	500㎜	NPN 오픈 컬렉터	NO	E4E2-TS50C1 2M
		PNP 오픈 컬렉터	NC	E4E2-TS50C2 2M *1

*1 E4E2-TS50C2 2M은 2023년 12월 생산 종료

(표3)　E4C-UDA 시리즈*2

종류	외관	형상	타입	측정 범위	형식
센서부	왼쪽부터 E4C-DS30 E4C-DS80L E4C-DS100	M18	스트레이트	60~275mm	E4C-DS30
			사이드 뷰		E4C-DS30L
			스트레이트	85~735mm	E4C-DS80
			사이드 뷰		E4C-DS80L
			스트레이트	110~910㎜	E4C-DS100
종류	형상	전원	종류	출력 사양	형식
앰프부		DC12~24V	트윈 타입	NPN 출력	E4C-UDA11
				PNP 출력	E4C-UDA41
			아날로그 타입	NPN 출력	E4C-UDA11AN
				PNP 출력	E4C-UDA41AN

*2 E4C-UDA 시리즈는 2023년 3월 생산 종료
