E8F2의 자동 티칭 설정 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
E8F2의 자동 티칭 설정 방법을 알려주세요.
오토 티칭 설정에서는 키 입력 대신 측정값을 ON점, OFF점의 설정값으로 입력할 수 있습니다. 티칭에는 1점만 설정하는 1점 티칭과 2점을 설정하는 2점 티칭이 있습니다.
또한 초기 설정의 압력 설정 방법에서 "A"를 선택한 경우 오토 티칭 설정이 가능합니다.
| 【1】 | 1점 티칭, 2점 티칭 선택 | |
| 【2】 | 티칭 설정 【2-1】2점 티칭(히스테리시스 모드 티칭) 설정 【2-2】1점 티칭(윈도우 모드 티칭) 설정 | |
| 참고 | ◆티칭 에러(Er.t) 현재값이 설정 범위 외이거나 티칭 후 계산 결과가 설정 범위 외인 경우 「SET 키」를 눌러도 인식하지 않습니다. 이때, 티칭을 실행한 경우, 에러 표시를 1초간 수행합니다. | |
| ◆선형 출력 범위 형 E8F2 시리즈의 선형 출력 범위를 임의로 설정할 수 없습니다. 측정 범위를 DC1~5V로 출력합니다. 따라서 선형 출력 관련 설정 항목은 없습니다. | ||

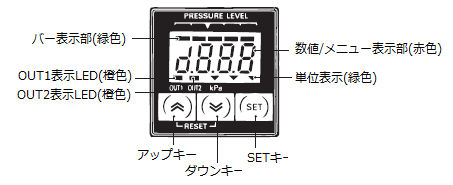

| 각부 명칭 | ||

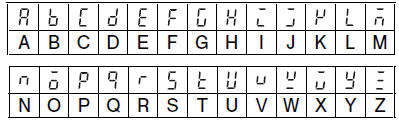

| 디지털 표시 읽는 방법 | ||

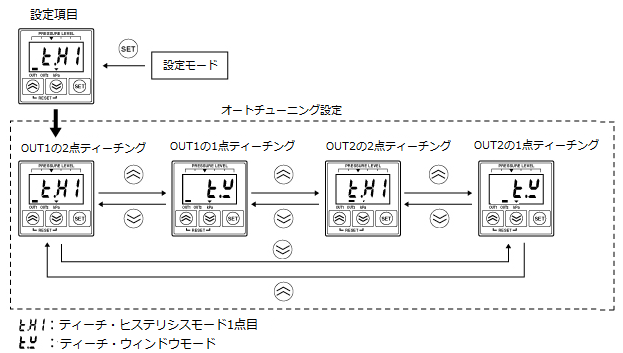

【1】1점 티칭, 2점 티칭 선택
① 「SET 키」를 누르면 압력 설정 모드로 진입하며, OUT1 표시 LED와 「t.H1」이 표시됩니다.
② 「업 키」「다운 키」로 OUT1, OUT2의 각 1점 티칭, 2점 티칭을 선택합니다.
① 「SET 키」를 누르면 압력 설정 모드로 진입하며, OUT1 표시 LED와 「t.H1」이 표시됩니다.
② 「업 키」「다운 키」로 OUT1, OUT2의 각 1점 티칭, 2점 티칭을 선택합니다.
② 「업 키」「다운 키」로 OUT1, OUT2의 각 1점 티칭, 2점 티칭을 선택합니다.
① 「SET 키」를 누르면 압력 설정 모드로 진입하며, OUT1 표시 LED와 「t.H1」이 표시됩니다.
② 「업 키」「다운 키」로 OUT1, OUT2의 각 1점 티칭, 2점 티칭을 선택합니다.
【2】티칭 설정
【2-1】2점 티칭(히스테리시스 모드 티칭) 설정
〔OUT1의 경우〕

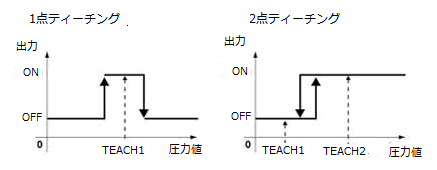

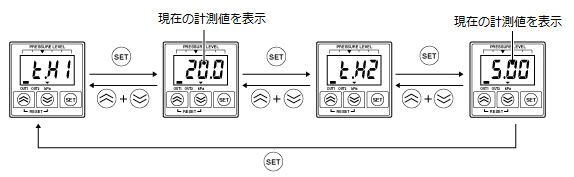

① 「t.H1」 표시 상태에서 아래 그림 상태①에서 「SET 키」를 누르면 현재 측정값이 표시됩니다.
② 측정값을 확인하고 「SET 키」를 눌러 티칭을 실행하면 1점째 티칭이 완료됩니다.
③ 아래 그림 상태②에서 「SET 키」를 누르면 현재 측정값을 표시합니다.
TEACH1과 TEACH2는 순서나 크기가 반대로 되어도 문제 없습니다.
ON점＝(TEACH1+TEACH2)÷2
OFF점＝ON점-3％F.S.
기본값은 3％F.S.입니다. (변경 가능)
② 측정값을 확인하고 「SET 키」를 눌러 티칭을 실행하면 1점째 티칭이 완료됩니다.
③ 아래 그림 상태②에서 「SET 키」를 누르면 현재 측정값을 표시합니다.
TEACH1과 TEACH2는 순서나 크기가 반대로 되어도 문제 없습니다.
ON점＝(TEACH1+TEACH2)÷2
OFF점＝ON점-3％F.S.
기본값은 3％F.S.입니다. (변경 가능)
④ 측정값을 확인하고 「SET 키」를 눌러 티칭을 실행하면 두 번째 티칭이 완료됩니다.
⑤ 「t.H1」 표시에서 「SET 키」를 약 2초간 누르면 티칭에 의한 설정값이 설정되고 측정 모드로 돌아갑니다.
⑥ 「업 키」와 「다운 키」를 동시에 누르면 설정되지 않고 측정 모드로 돌아갑니다.
2점 티칭을 수행하면 자동으로 히스테리시스 모드로 설정됩니다.
이 설정은 진공 흡착 확인 애플리케이션 등에 편리합니다.
⑤ 「t.H1」 표시에서 「SET 키」를 약 2초간 누르면 티칭에 의한 설정값이 설정되고 측정 모드로 돌아갑니다.
⑥ 「업 키」와 「다운 키」를 동시에 누르면 설정되지 않고 측정 모드로 돌아갑니다.
2점 티칭을 수행하면 자동으로 히스테리시스 모드로 설정됩니다.
이 설정은 진공 흡착 확인 애플리케이션 등에 편리합니다.
【2-2】1점 티칭(윈도우 모드 티칭) 설정
〔OUT1의 경우〕
① 「ty」표시에서 아래 그림의 상태③에서 「SET 키」를 누르면 현재 측정값이 표시됩니다.
ON점＝TEACH1-30％F.S.
OFF점＝TEACH1+30％F.S.
기본값은 10％F.S.입니다.(변경 가능)
OFF점＝TEACH1+30％F.S.
기본값은 10％F.S.입니다.(변경 가능)
② 측정값을 확인하고 「SET 키」를 눌러 티칭을 실행하면 티칭이 완료됩니다.
③ 「ty」표시에서 「SET 키」를 약 2초간 누르면 티칭에 의한 설정값이 설정되고 측정 모드로 돌아갑니다.
④ 「업 키」와 「다운 키」를 동시에 누르면 설정되지 않고 측정 모드로 돌아갑니다.
1점 티칭을 수행하면 자동으로 윈도우 모드로 설정됩니다.
이 설정은 원압 확인 애플리케이션 등에 편리합니다.
■대상 형식
・선형 출력 신호 형태는 DC1~5V만 지원합니다. 전류 출력 타입은 제공하지 않습니다.
・정확도는 ±5%F.S.입니다. 0kPa일지라도 ±0.2V가 출력될 수 있습니다.
・또한, 측정 범위 밖으로 벗어날 경우 5V를 출력합니다.
| 압력 범위 | 출력(리니어) | 출력(ON/OFF) | 형식 | |
| 양압 | 0~100kPa | 0~100kPa를 1~5V로 출력 (1V 시: 0kPa, 5V 시: 100kPa) | NPN 출력 | 형 E8F2-A01C |
| PNP 출력 | 형 E8F2-A01B | |||
| 0~1MPa | 0~1MPa를 1~5V로 출력 (1V 시: 0kPa, 5V 시: 1MPa) | NPN 출력 | 형 E8F2-B10C | |
| PNP 출력 | 형 E8F2-B10B | |||
| 음압 | 0~-101kPa | 0~-101kPa를 1~5V로 출력 (1V 시: 0kPa, 5V 시: -101kPa) | NPN 출력 | 형 E8F2-AN0C |
| PNP 출력 | 형 E8F2-AN0B | |||
