초음파 센서(반사형)의 동작 영역(검출 영역) 특성 그래프를 읽는 방법을 알려주세요.

초음파 센서(반사형)의 동작 영역(검출 영역) 특성 그래프를 읽는 방법을 알려주세요.

동작 영역(검출 영역)의 특성 데이터는 초음파 센서의 검출면과 평행하게 검출 물체가 있는 상태에서 검출 물체를 평행하게 이동시켰을 때의 특성도입니다.
표준 감지 물체에서의 동작 특성을 게재하고 있습니다.

형식별 특성 데이터는 카탈로그에 게재하고 있습니다.
상품 정보에서 카탈로그를 다운로드할 수 있습니다. 이용해 주십시오.

【카탈로그 게재 예】형 E4C-DS30, -DS30L
　　　

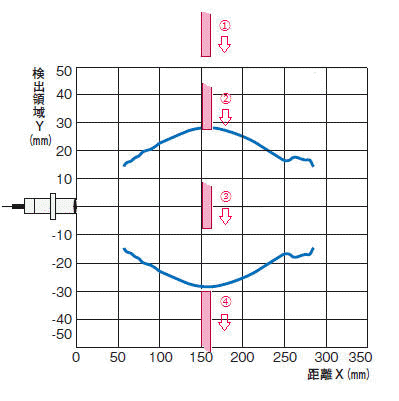

【예1】형 E4C-DS30, -DS30L　 검출 거리 150㎜로 사용할 경우
　
① 감지 영역에 작업물이 없으므로 센서는 OFF 상태입니다.
② 감지 영역에 작업물이 들어가면 센서가 ON됩니다.
③ 센서는 ON 상태입니다.
④ 감지 영역에서 벗어나면 센서가 OFF됩니다.
　　
【주의】
・동작 영역(검출 영역) 근처에 벽 등의 배경 물체가 있으면 배경 물체를 검출하게 됩니다. 자세한 내용은 해당 FAQ를 참조하십시오.
・반사 효율은 검출 물체의 형상에 따라 달라져 검출이 어려울 수 있습니다. 자세한 내용은 해당 FAQ를 참조하십시오.
・사용 환경에 따른 영향을 크게 받으니 주의하십시오.
・테스트 기기 대여 서비스가 있으니 이용해 주십시오.

■대상 형식

(표1)　형 E4C-UDA 시리즈　

종류	외관	형상	타입	측정 범위	형식
세 사 부	왼쪽부터 형 E4C-DS30 형 E4C-DS80L 형 E4C-DS100	M18	스트레이트	60~275mm	형 E4C-DS30
			사이드 뷰		형 E4C-DS30L
			스트레이트	85~735mm	형 E4C-DS80
			사이드 뷰		형 E4C-DS80L
			스트레이트	110~910㎜	형 E4C-DS100
종류	형상	전원	종류	출력 사양	형식
A ン 프 부		DC12~24V	트윈 타입	NPN 출력	형 E4C-UDA11
				PNP 출력	형 E4C-UDA41
			아날로그 유형	NPN 출력	형 E4C-UDA11AN
				PNP 출력	형 E4C-UDA41AN

(표2)　형 E4PA-N 시리즈

외관	측정 범위	형식
왼쪽부터 형 E4PA-LS600-M1-N 형 E4PA-LS400-M1-N 형 E4PA-LS200-M1-N 형 E4PA-LS50-M1-N	50~500㎜	형 E4PA-LS50-M1-N
	120~2,000㎜	형 E4PA-LS200-M1-N
	240~4,000㎜	형 E4PA-LS400-M1-N
	400~6,000㎜	형 E4PA-LS600-M1-N
