■분해능(스마트 센서 용어집)

■분해능(스마트 센서 용어집)

●분해능이란

측정 대상물과 센서 모두 정지 상태에서의 선형 출력 변동(편차) 폭입니다.
측정 대상물과 센서 모두 정지 상태에서도 선형 출력값은 일정하지 않고 편차가 있으며, 이 편차의 폭을 분해능이라고 합니다.

분해능은 차이를 판별할 수 있는 차이, 판단 기준으로 사용하지만, 일반적으로 10배의 여유를 두어야 합니다.
예를 들어, 20μm의 공차 판별이 필요한 경우 여유를 두고 2μm의 분해능이 센서의 능력으로 필요합니다.

■주의사항

분해능은 거리 정밀도를 나타내는 것이 아닙니다.
대상물의 위치 결정 시 재현성을 나타내는 것입니다.
또한 분해능은 당사 표준 검출 물체: 백색 세라믹으로 정의되어 있으며, 측정 대상물에 따라 변화합니다.

● 분해능 표시 기능으로 고객의 측정 대상물에서의 분해능을 확인할 수 있습니다.

【분해능 확인이 가능한 대상 형식】

・형 ZX-L-N(레이저 타입)
・형 ZX-E(리니어 근접 타입)
・형식 ZX-GT(레이저식 CCD 측정 센서)

　　
●응답 속도와 분해능

응답 속도를 늦추면 분해능이 향상됩니다.
분해능과 응답 속도에는 상관관계가 있으며 일반적으로 평균 횟수를 n배로 하면 분해능이 배 향상됩니다.
또한 스마트 센서의 응답 속도 및 평균 횟수는 아래와 같이 13단계로 세밀하게 설정할 수 있습니다.

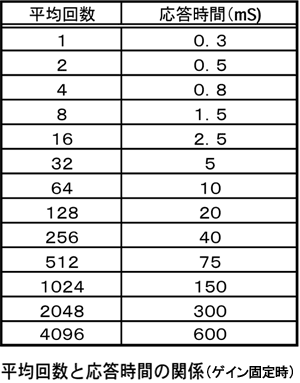

평균 횟수와 응답 시간의 관계를 아래 표에 나타냅니다.

【평균 횟수 설정이 가능한 대상 형식】

・형 ZX-L-N(레이저 타입)
・형 ZX-E(리니어 근접 타입)
・형 ZX-GT(레이저식 CCD 측정 센서)

　[형식 ZX-L-N 시리즈 예시]
