PLC에서 입력 신호 OFF→ON의 상승에서 1스캔 지연되어 내부 보조 릴레이를 1스캔만 ON시키는 회로를 알려주세요.

PLC에서 입력 신호 OFF→ON의 상승에서 1스캔 지연되어 내부 보조 릴레이를 1스캔만 ON시키는 회로를 알려주세요.

예를 들어, 입력 신호/0.00이 ON된 후 1스캔 지연되어 내부 보조 릴레이/200.01이 1스캔 ON되는 회로를 보여줍니다. 아래를 참조하십시오.

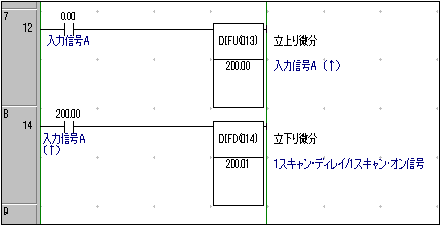

■래더 회로

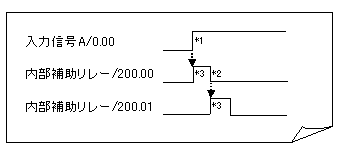

■ 동작 차트


*1 입력 신호 A/0.00이 ON되면, 상승 미분(DIFU) 명령의 작용으로 내부 보조 릴레이/200.00이 1스캔 동안만 ON됩니다.
*2 내부 보조 릴레이/200.00이 다음 스캔에서 하강하면, 하강 미분(DIFD) 명령의 작용으로 내부 보조 릴레이/200.01이 1스캔 동안만 ON됩니다.
*3 1스캔 동안만 ON됩니다

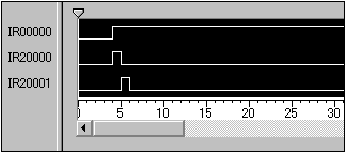

■데이터 추적 결과


IR00000: 입력 신호 A/0.00
IR20000: 내부 보조 릴레이/200.00
IR20001: 내부 보조 릴레이/200.01


■본 회로의 애플리케이션
특정 신호의 변화 타이밍에서 1스캔 지연된 후 다른 신호를 1스캔만 발생시키는 회로 기법은, 병렬 전송 시스템에서 "데이터 출력 신호"와 "스트로브 신호" 간의 시간 제어 등에 사용하실 수 있습니다.


구체적 예: 병렬 전송 시스템에서의 시간 제어
단말기에서의 전송 요청 입력 신호 ON → 병렬 데이터 (n-bit) 송출 → 1 스캔 후 스트로브 신호 (1bit) ON

본 회로의 적용 조건: 단말기 측 신호, 입력 사양이 아래의 시간적 조건을 충족할 것
병렬 데이터와 스트로브 신호 간의 필요 시간 차이 << PLC의 최소 스캔 시간


상승 미분(DIFU) 명령과 하강 미분(DIFD) 명령에 대한 자세한 내용은 명령 참조 매뉴얼, 프로그래밍 매뉴얼을 참조하십시오.
・『 CS/CJ/NSJ 시리즈 CPU 유닛 명령어 참조 매뉴얼 (SBCA-351) 』
・『 CP 시리즈 CP1E/CP2E CPU 유닛 명령어 참조 매뉴얼 (SBCA-356) 』
・『 CP 시리즈 CP1H/CP1L CPU 유닛 프로그래밍 매뉴얼 (SBCA-341) 』

매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
