PLC에서의 온/오프 딜레이 회로를 알려주세요.

PLC에서의 온/오프 딜레이 회로를 알려주세요.

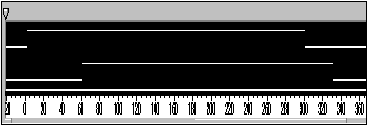

■ 동작 사양과 데이터 추적 결과
■동작 사양과 데이터 추적 결과
　그림 1
　

CIO000000: 입력 신호 A / 0.00
CIO000200: 출력 신호 B / 2.00

※입력 신호 A/0. 00-ON 후 3.0초 후에 출력 신호 B/2.00이 ON됩니다(온 딜레이 제어), 입력 신호 A/0.00-OFF 후 1.5초 후에 출력 신호 B/2.00이 OFF됩니다(오프 딜레이 제어).

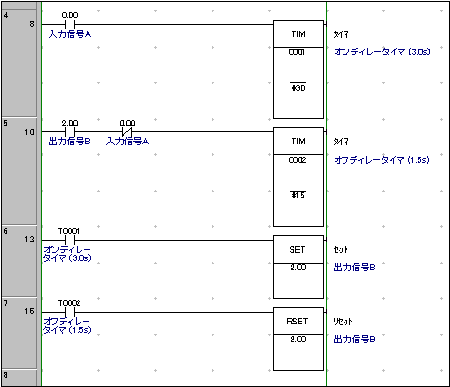

■래더 회로
그림 2
　　
＜프로그램: CS1/CJ1 시리즈＞

※온 딜레이 타이머 (TIM0001)와 오프 딜레이 타이머(TIM0002)의 설정값을 변경함으로써 임의 시간의 딜레이 제어를 실현할 수 있습니다.

〔참고〕
자세한 사양은 상품 정보에서 카탈로그, 매뉴얼을 다운로드하여 확인해 주십시오.
또한 매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
