PLC에서 1초 OFF/1.5초 ON을 반복하는 플리커 회로를 알려주세요.

PLC에서 1초 OFF/1.5초 ON을 반복하는 플리커 회로를 알려주세요.

ON/OFF 시간이 모두 0.5초나 0.1초 정도라면 클록 펄스용 릴레이(P_1s나 P_0_2s)를 그대로 사용하실 수 있지만, 시스템 사양 외의 펄스열을 출력시키는 플리커 회로를 다음에 제시합니다.

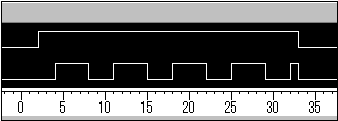

■ 동작 사양과 데이터 트레이스 결과
그림 1

CIO000000: 플리커 기동 신호 / 0.00
CIO000200: 플리커 신호 / 2.00

※ 플리커 기동 신호／0.00-ON 시, 1초-OFF, 1.5초-ON의 플리커 신호／2.00을 출력하며, 기동 신호-OFF 시 플리커 신호를 정지시킵니다.

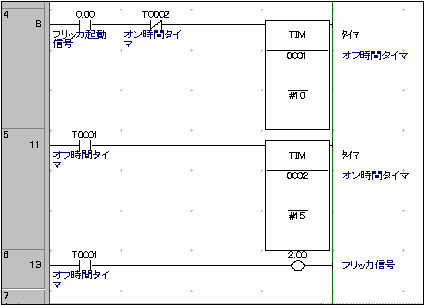

■래더 회로
그림 2

＜프로그램: CS1/CJ1 시리즈＞

※오프 시간 타이머 (TIM0001)와 온 시간 타이머(TIM0002)의 설정값을 변경함으로써 임의 시간의 펄스열을 출력할 수 있습니다.

〔참고〕
자세한 사양은 상품 정보에서 카탈로그, 매뉴얼을 다운로드하여 확인해 주십시오.
단, 매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
