원샷 회로란 트리거 신호가 일정 시간(*) 이상 입력되면, 그 트리거 신호의 ON 시간 길이에 관계없이 일정한 펄스 신호를 출력하는 회로입니다.
(*) 일반적으로 PLC의 1사이클 시간으로 생각하십시오.

그림 1과 같이, 트리거 입력 신호/0.00의 ON 시간이 1.0초일 때도 2.5초일 때도, 펄스 출력 신호/2.00은 1.5초 동안만 ON합니다.　　

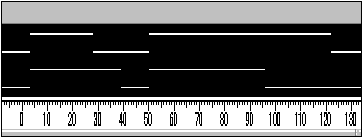

■데이터 트레이스 결과
그림1
　　
　CIO000000: 트리거 입력 신호 / 0.00
　CIO000200: 펄스 출력 신호 / 2.00

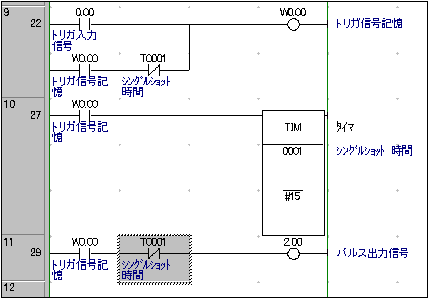

■래더 회로
그림 2
　　
　 ＜프로그램: CS1/CJ1 시리즈＞

［회로 동작 설명］
~펄스 출력 신호/2.00의 OFF 동작에 관하여~
　 (1) 트리거 입력 신호의 ON 시간 ＜ 원샷 시간 :
　　　　자기 유지 접점 ---|/|--- T0001에서 OFF
　
　(2) 트리거 입력 신호의 ON 시간 ＞ 원샷 시간 ：
　　　　펄스 출력 신호/2.00의 입력 신호 라인 ---|/|--- T0001에서 OFF
