PLC에서 시작 신호 ON과 동시에 출력 신호를 ON하고 설정 시간 후 OFF하는 인터벌 타이머 회로를 알려주세요.

PLC에서 시작 신호 ON과 동시에 출력 신호를 ON하고 설정 시간 후 OFF하는 인터벌 타이머 회로를 알려주세요.

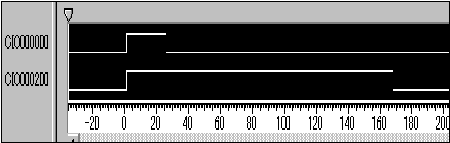

■ 동작 사양과 데이터 추적 결과
　그림 1
　
　CIO000000: 시작 신호 / 0.00
　CIO000200: 출력 신호 A / 2.00

※ 시작 신호/0. 00 -ON과 동시에 출력 신호 A/2.00을 ON하고, 타이머 설정 시간(3.5초) 후 출력 신호 B/2.00을 OFF합니다.

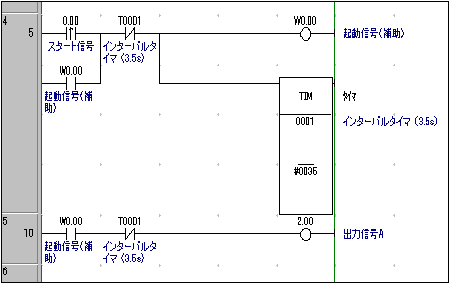

■래더 회로
　그림 2
　
　　 ＜프로그램: CS1/CJ1 시리즈＞

※인터벌 타이머 (TIM0001)의 설정값을 변경함으로써 출력 신호 A/2.00의 ON 시간을 임의의 시간으로 변경할 수 있습니다.
