과전류 계전기 K2CA의 제한 요소 전류 정정에 대해 알려주세요.

과전류 계전기 K2CA의 제한 요소 전류 정정에 대해 알려주세요.

제한 요소의 동작 전류 값은 일반적으로 계약 전력에 따른 전류의 150% 정도로 설정됩니다.
탭 값은 다음 식으로 구합니다.
　
　ITAP: OCR의 제한 요소 조정 탭 값(A)
　 _I1: 계약 전력에 대한 전류 값(＝계약 전력(kW)／(√3×6.6)(kV))
　 _ICT: 변류기의 1차 정격 전류(2차 전류는 5A)

형식 K2CA 시리즈에서는 탭 값을 3, 3.5, 4, 5.4, 5, 6A로 세밀하게 설정할 수 있으므로 150% 설정이 용이하게 이루어져 최적의 과부하 보호가 가능합니다.

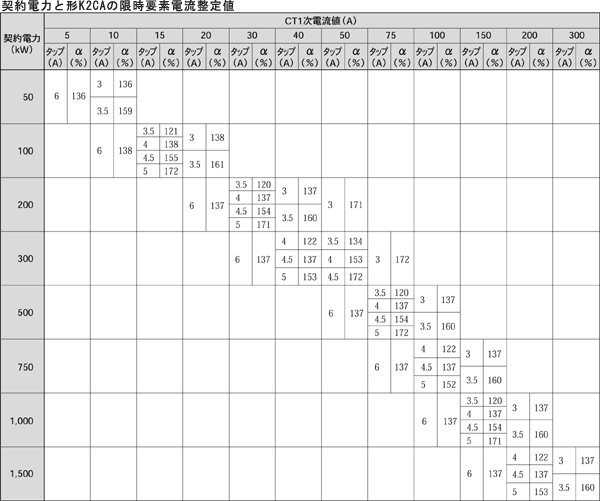

아래 표에 계약 전력 및 정정 탭의 관계를 나타냅니다.
아래 표에서 α값은 계약 전력의 전류값과 OCR의 동작 전류값의 비율을 나타내며, 150% 전후의 탭값을 표시했습니다. 탭 정정은 로터리 스위치로 간단히 할 수 있으며, 기존처럼 CT 2차측 개방 방지를 위한 예비 탭 삽입과 같은 번거로운 조작이 필요하지 않습니다.



◆대상 기종
　형 K2CA-DO-R2 *1, 형 K2CA-DO-F4 *1, 형 K2CA-DO-D2 *1, 형 K2CA-DO3-R2 *1, 형 K2CA-DO3-F4 *1, 형 K2CA-DO3-D2 *1 ???????, 형 K2CA-HV, 형 K2CA-HC

*1 K2CA-DO, -DO3 시리즈, 형식 K2CA-H 시리즈는 2019년 3월에 생산이 종료되었습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
