SAO, SE, K2CM은 단상으로 사용할 수 있습니까?

SAO

SAO, SE, K2CM 시리즈는 단상 2선 회로에서 사용할 수 있습니다.
다만, SAO 시리즈, SE 시리즈는 3상용으로 조정되어 있으므로 실제 부하 등에서 확인 테스트를 수행해야 합니다.
(참고: 단상 3선 회로에서는 사용할 수 없습니다. 단상 3선의 경우 단상용 전류 릴레이: K8AK-AS 또는 K8DT-AS를 각 상마다 설치하는 방안을 검토해 주십시오.)

■전류 센서 SAO 시리즈
〔사용 방법〕　　
SET-Q3□의 3개 구멍 중 2개 구멍(어느 것이든 상관없음)에 전선을 관통시킵니다. 관통 방향에 대한 규정은 없습니다.

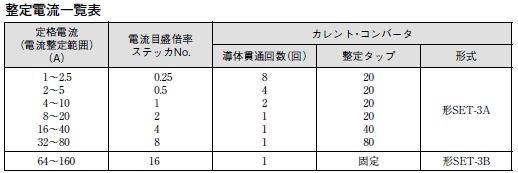

관통 횟수는 아래 「정정 전류 일람표」에 따라 관통하십시오.
　　
　　
・전류 변환기(이하 SET)로의 도체 관통 횟수와 SET의 정정 탭으로 전류 정정 범위가 결정됩니다. 전류 눈금은 4~10A 고정이므로, 전류 범위에 맞는 전류 눈금 배율 스티커(부속)를 SAO 본체에 부착하십시오.

〔조정 방법〕
단상에서는 동작값이 변하므로 정정값을 변경해야 합니다.
작동시키고자 하는 전류 × 약 0.77A로 눈금을 정정합니다.
예를 들어, 10A로 동작시키고 싶을 때는 10×0.77＝7.7A로 합니다.
또한, 어느 경우든 SAO 시리즈(SAO-□S 제외)는 3상용으로 조정되어 있으므로, 실제 부하에서 확인 테스트를 실시하십시오.

〔대상 형식〕　
・과부하 검출용　역시간 동작　SAO-R□N
・과부하 검출용 기동 시 잠금 순간 동작형 SAO-Q□N
・과부하 검출용 순간 동작형 SAO-S□N
・저전압 감지용 순간 동작형 SAO-SU□N　
・단상용 SAO-□N도 있습니다.　　　　　
　　　
■모터 릴레이 SE 시리즈
〔사용 방법〕
과부하 요소만 단상으로 사용할 수 있습니다. 결상 요소는 사용할 수 없으므로 OFF로 설정하여 사용하십시오.
과전류의 정정 방법은 SAO와 동일합니다.

〔대상 형식〕
・역시간 동작　플러그인 형　SE-KP□N　SE-KP□AN
・역시간 동작　패널 마운트형　SE-K□N　SE-K□AN
・기동 시 잠금 순간 동작형　플러그인형　SE-KQP□N　SE-KQP□AN
・기동 시 잠금 순간 동작형　패널 마운트형　SE-KQ□N　SE-KQ□AN

■모터 릴레이 K2CM 시리즈
〔사용 방법〕
K2CM 시리즈의 3개 구멍 중 2개 구멍(어느 것이든 상관없음)에 관통합니다. 관통 방향에 대한 규정은 없습니다.
　　　　
・단상인 경우, 결상 요소, 역상 요소 스위치는 「OFF」로 설정하십시오. 또한, 과부하 설정값은 모터 전류에 맞춰 설정하십시오.
・제어 전원 전압은 전압 역상 검출 타입의 경우 V-W 단자간에 인가하십시오.

〔대상 형식〕　
●전류 역상 검출 타입　역시간형
・전류 범위: 2~8A　　　K2CM-□LS　K2CM-□LSA　
・전류 범위: 8~26A　　K2CM-□L　K2CM-□LA
・전류 범위: 20~65A　K2CM-□M　K2CM-□MA　
・전류 범위: 50~160A　K2CM-□H　K2CM-□HA
●전류 역상 검출 타입　순시형
・전류 범위: 2~8A　　K2CM-Q□LS　K2CM-Q□LSA　
・전류 범위: 8~26A K2CM-Q□L　K2CM-Q□LA
・전류 범위: 20~65A K2CM-Q□M　K2CM-Q□MA　
・전류 범위: 50~160A K2CM-Q□H　K2CM-Q□HA　
●전압 역상 검출 타입　역시간형
・전류 범위: 8~26A K2CM-2MV　K2CM-2MAV
・전류 범위: 50~160A K2CM-2HV　K2CM-2HAV
●전압 역상 검출 타입　순시형
・전류 범위: 8~26A K2CM-Q2LV K2CM-Q2LAV
・전류 범위: 20~65A K2CM-Q2MV K2CM-Q2MAV
・전류 범위: 50~160A K2CM-Q2HV　K2CM-Q2HAV
