히터 전류값의 계산 방법을 알려주세요.

히터 전류값의 계산 방법을 알려주세요.

단상인 경우, 전압/저항으로 구할 수 있습니다.
삼상 히터의 경우, 배선 방식(델타 배선, 스타 배선, V 배선)에 따라 전류 값이 다릅니다.

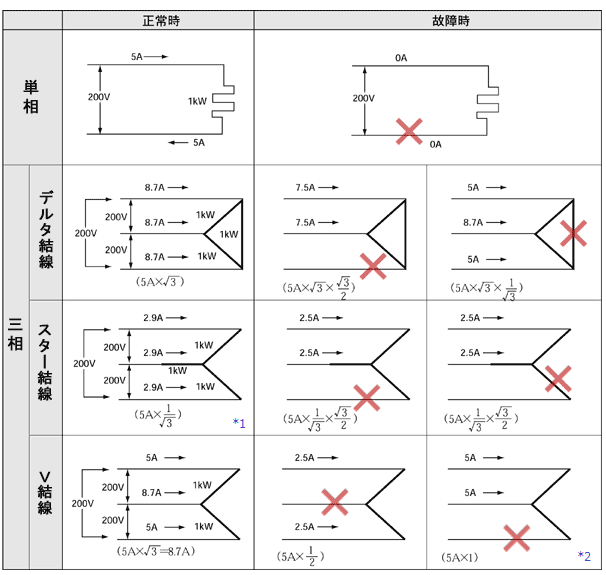

아래 표는 200V, 1kW 히터를 단상 또는 삼상에 사용했을 때의 전류값입니다.
히터의 연결 방법에 따라 고장 시의 전류도 다릅니다.
단선 감지 시 경보 설정값을 결정할 때 참고하십시오.

*1 단상 200V에서 1kW 발열하는 히터를 가정합니다. 스타 연결의 경우, 히터에 200V가 인가되지 않으므로 총 3kW의 발열은 하지 않습니다.
*2 이 배선에서는 양단의 전선을 CT(관통 구멍)에 관통시켜 주십시오.
