전류 변환기 SET-3A, -3B의 출력 특성을 알려주세요.

전류 변환기 SET-3A

아래 표의 전압을 기준값으로 삼으십시오.
실제로 형 SET 시리즈의 출력 전압은 직류 전압이 아닙니다. 모터 회로 전류가 불균형해지면 교류 성분을 포함한 전압이 됩니다.
형 SET 시리즈는 삼상 균형 시에도 교류 성분을 포함하고 있습니다.

삼상 전류	형 SET　전류 정정 탭 값에 대한 비율(%)
출력 전압	40	100	200	400	600
직류 출력 전압(VDC)	8.4	21	42	84	123

예를 들어, 형 SET-3A를 사용하고 정정 탭 값이 20A(1차 도체 관통 횟수: 1회)인 경우, 모터 전류가 전류 정정 값의 100%(20A)로 흐를 때 형 SET-3A의 출력 전압은 약 DC21V가 됩니다.
모터 기동 시나 과부하 상태에서 모터 전류가 전류 정정값의 200% (40A)가 흐를 경우, 형 SET-3A의 출력 전압은 약 42V가 됩니다.
　　

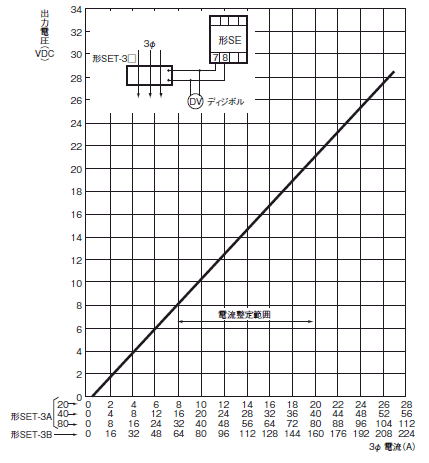

〔참고〕형 SET-3A/-3B 전류 컨버터　3상 입력 전류・출력 전압 특성

(주의)
・상기 표는 형식 SE 또는 형식 SAO를 연결한 상태에서의 출력 전압입니다. 형식 SE 또는 형식 SAO 이외를 연결하는 경우에는 입력 임피던스를 13.3kΩ으로 하면 거의 상기 표의 출력 전압이 됩니다.
・상기 표의 출력 전압으로 형 SE 또는 형 SAO의 시험을 실시할 경우, 참고치로 간주하십시오.
・또한, 1대의 전류 변환기: 형 SET에 2대의 형 SAO를 연결할 수 없습니다. (그림 1)과 같은 사용법은 피하십시오. 형 SET 시리즈의 출력은 형 SAO 시리즈, 형 SE 시리즈를 1대 연결할 경우 출력 전압이 매칭되도록 설정되어 있습니다. 다이오드를 삽입해도 사용할 수 없으니 주의하십시오.
　
　
또한, (그림 2)와 같은 사용법은 CT 용량이 충족되면 문제 없습니다.



〔참고〕형 SET-3A, 형 SET-3B 1상당 입력 소비 전력(정격 전류 시)

전류 변환기		1상당 입력 소비 전력
형 SET-3A	20A 타입에서 20A일 때	약 0.1VA
	40A 탭에서 40A일 때	약 0.2VA
	80A 탭에서 80A일 때	약 0.4VA
형 SET-3B	160A일 때	약 0.4VA
