K2CA-D의 작동 잠금 버튼 기능을 알려주세요.

K2CA-D의 작동 잠금 버튼 기능을 알려주세요.

과전류 계전기 K2CA-D의 동작 잠금 버튼을 누르면 계전기의 레벨 검출 회로에 대한 입력을 강제적으로 0으로 설정하고 동시에 제한 동작 시간 카운터를 리셋합니다. (순시 요소는 잠금하지 않습니다)
다음과 같은 경우에 사용하십시오.
・순시 동작 전류값을 측정할 경우
・지연 요소가 먼저 동작하는 것을 방지하고자 할 경우
・시간지연 요소의 동작 시간을 스톱워치 등으로 측정할 경우
(작동 잠금 버튼을 누른 상태에서 임의의 과전류를 인가해 둔 후, 잠금 해제와 동시에 카운터(스톱워치)를 시작하고, 표시기 작동과 동시에 정지시킵니다)

■주의사항
・동작 잠금 버튼을 누른 상태에서 과전류를 연속적으로 장시간 통전하면 CT(변류기)가 소손될 수 있으므로 작업을 신속히 수행하십시오. 잠금 버튼은 누르고 있는 동안에만 유효합니다.

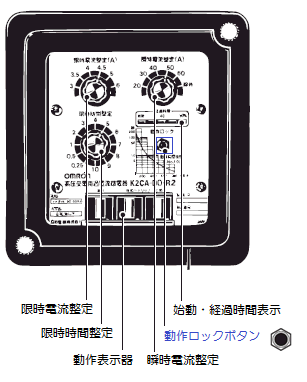

■동작 잠금 버튼 위치
・명판 정면도
