PLC에서 시작 입력 신호 ON 시 출력 신호를 ON하고, 정지 입력 신호 OFF 후 일정 시간이 지나면 출력 신호를 OFF시키는 오프 딜레이 회로를 알려주세요.

PLC에서 시작 입력 신호 ON 시 출력 신호를 ON하고

■동작 사양과 데이터 추적 결과

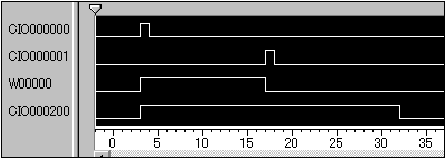

그림 1

CIO000000: 시작 입력 신호 ／ 0.00
CIO000001: 정지 입력 신호 ／ 0.01
W00000： 시작 메모리 ／ W0.00
CIO000200: 출력 신호 A ／ 2.00

※ 시작 입력 신호/0. 00 -ON과 동시에 출력 신호 A/2.00이 ON되며, 정지 입력 신호/0.01-ON부터 TIM0001의 설정 시간 후 출력 신호 A가 OFF됩니다.


■래더 회로

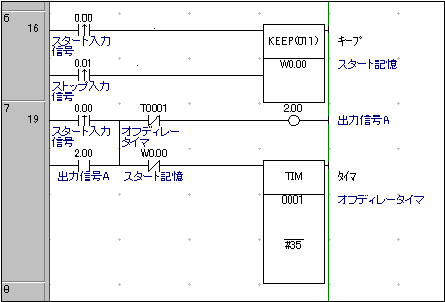

그림 2

＜프로그램: CS1/CJ1 시리즈＞
