PLC에서, 기동 신호 ON과 동시에 특정 출력 신호를 일정 시간 ON시킨 후, 이후 일정 시간 OFF/일정 시간 ON을 기동 신호 OFF까지 반복하는 회로를 알려주세요.

PLC에서

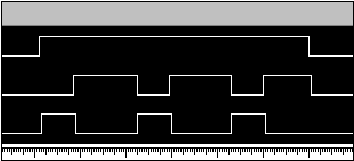

■동작 사양 및 데이터 추적 결과
　
　CIO000000: 시작 신호 / 0.00
　W00000: 오프 시간 타이머·보조 / W0.00
　CIO000200: 출력 신호 A / 2.00
　
※기동 신호/0. 00-ON과 동시에 출력 신호 A/2.00을 TIM0001의 설정 시간 동안 ON하고, 이후 TIM0002의 설정 시간 동안 출력 신호 A를 OFF → 다시 TIM0001의 설정 시간 동안 출력 신호 A를 ON → ...의 사이클을 기동 신호가 OFF될 때까지 반복합니다.
????

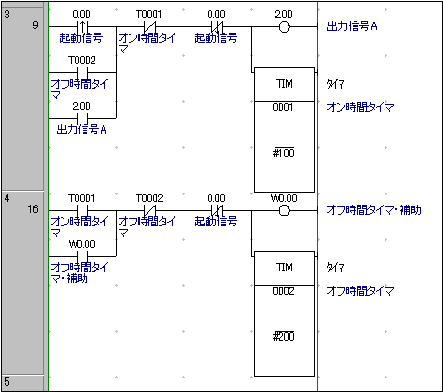

■래더 회로
　그림 2
　
　＜프로그램: CS1/CJ1 시리즈＞

〔요청〕
자세한 사양은 상품 정보에서 카탈로그, 매뉴얼을 다운로드하여 확인해 주십시오.
또한 매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
