PLC에서 온 딜레이 회로의 동작을 알려주세요.

PLC에서 온 딜레이 회로의 동작을 알려주세요.

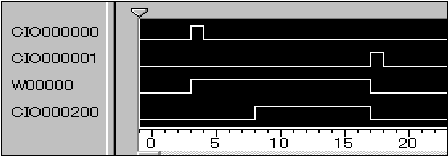

■동작 사양과 데이터 추적 결과
　그림 1
　
　CIO000000: 시작 입력 신호 ／ 0.00
　CIO000001: 리셋 입력 신호 ／ 0.01
　W00000: 시작 저장 ／ W0.00
　IO000200: 출력 신호 A / 2.00

※ 시작 입력 신호／0.00-ON에서 2.5초 후 출력 신호A／2.00이 ON되며, 리셋 입력 신호／0.01-ON으로 OFF됩니다.　

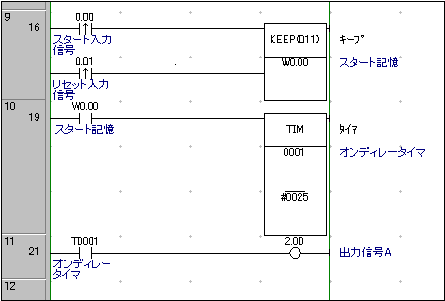

■래더 회로

　
　＜프로그램: CS1/CJ1 시리즈＞

※딜레이 타이머／TIM0001의 설정값을 변경함으로써, 임의 시간의 온 딜레이 제어를 실현할 수 있습니다.
