통신 변환기: 형 K3SC-10 *1로 통신이 불가능한 경우, 아래 내용을 확인해 주십시오.

확인 항목		추가 사항
1	배선이 올바른가요?	・주국 측과 RS232C 연결 시, RS, CS, DR, ER 등의 신호선에 반환 배선을 하지 않으면 통신이 되지 않을 수 있습니다. ・RS485/422 통신로의 양 끝에 종단 저항(120Ω 1/2W 권장)을 설치하십시오.
2	통신 사양 설정 스위치의 설정은 올바른가요?	・통신 보레이트, 통신 데이터 길이, 통신 스톱 비트, 통신 패리티를 상위 측과 일치시켜야 합니다. 통신 사양 설정 스위치의 각 설정은 (표 1)을 참조하십시오. 단, K3SC형과 USB 포트 간 통신 사양은 설정할 필요가 없습니다. 형 K3SC와 종국 간 통신 사양을 설정하십시오. 에코백 *2를 사용하면 상위 측 소프트웨어에 따라 통신하지 않는 경우가 있습니다.

*1 　 형 K3SC-10은 2023년 3월에 생산이 종료됩니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*2 　 에코백란, PC 통신 등에서 컴퓨터가 전송한 문자를 통신 소프트웨어, 모뎀 또는 호스트 컴퓨터가 사용자에게 되돌려 보내는 것을 말합니다.
에코백은 RS232C나 RS422를 사용한 전이중 통신(양방향 통신)에서 사용합니다. 오므론의 Compo-way/F, Modbus 통신 프로토콜은 상위에서 명령/응답 방식(통신 방식은 RS485)을 채택하고 있으므로 반이중 통신이며, 에코백은 사용하지 않습니다.

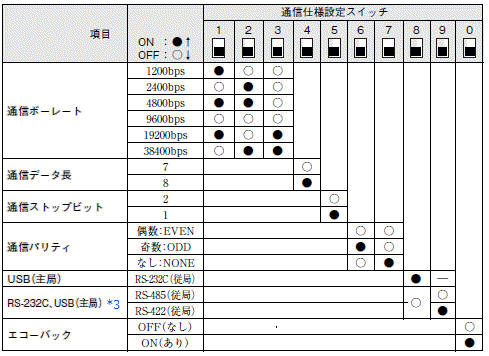

(표1)　통신 사양 설정 스위치 설정
・본 제품과 연결 기기의 통신 연결 조건을 일치시켜 주십시오.
・공장 출하 시에는 모두 OFF로 설정되어 있습니다.

*3 주국 (RS-232C, USB)⇔종국(RS-422 또는 RS-485)으로 사용하실 경우, 주국(MASTER) 측은 RS-232C, USB 중 한 가지로만 사용하십시오.

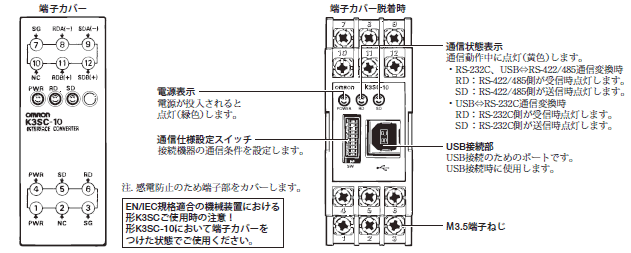

● 각 부분의 명칭과 기능
