K5S에서 이상 신호가 들어와도 통보하지 않습니다. 원인과 대책을 알려주세요.

당사의 통보 장치는 모두 생산을 종료하였습니다.
죄송하지만 현재 취급하고 있지 않습니다.

형 K5S에 이상 신호가 입력되어도 통보하지 않는 경우, 본체의 LED 표시를 확인해 주십시오.
LED 표시에는 다음과 같은 4가지 종류가 있습니다.
・전원　　전원 전압이 인가될 때 점등됩니다.
・감시 중　감시 중에 점등합니다. 소등 시에는 이상 입력이 있어도 통보하지 않습니다.
・입력　　접점 입력 중 하나가 입력되었을 때 점등합니다.
・통신 중　통보 중에 점등합니다. 재시도 중에는 점멸합니다.

아래 절차에 따라 설정 등을 확인하십시오.

■확인 절차
1. 전원 LED가 꺼져 있음

・LED 상태: 전원 꺼짐
・확인 사항:

전원이 제대로 공급되지 않았습니다. 전원을 공급하여 사용하십시오.

2. 감시 중 LED가 꺼져 있음

・LED 상태: 전원 점등, 감시 중 소등　
・확인 사항

감시 중 상태가 아닙니다.
① 설정 모드나 특수 설정 모드가 아닌지 확인하십시오. 감시 모드로 사용하십시오.
입력이 들어와도 설정 모드로 들어가면 통보는 취소됩니다.
단, 감시 모드로 돌아왔을 때 이상 입력이 계속 들어오고 있었다면 다시 통보됩니다.
② 감시 시간대의 감시 시간 외가 아닌가요? 또한 시계 시간이 정확히 설정되어 있는지 확인하십시오.
③ 보안 모드의 감시 해제 상태가 아닌가요? 감시 시작을 입력해 주세요. 또한 보안 감시 대상 접점의 설정 내용을 확인해 주세요.

3. 입력 LED가 꺼져 있습니다

・LED 상태: 전원 점등, 감시 중 점등, 입력 소등
・확인 사항

입력 신호를 인식하지 못하는 상태입니다. 접점 입력의 판정 시간이 너무 길다고 예상됩니다.
적절한 시간으로 설정해 주십시오. 통보 전에 입력이 OFF되어도 접점이 OFF되기 전에 「접점 설정」의 판정 시간 이상 ON되어 있으면 ON 입력이 확정되어 통보를 합니다. ON 입력 시간이 짧은 경우 등 입력이 확정되지 않았을 경우에는 통보되지 않습니다.

4. 통신 중 LED가 꺼져 있음

・LED 상태: 전원 점등, 감시 중 점등, 입력 점등, 통신 중 소등
・확인 사항

신고하지 않은 상태입니다. 회선 설정이 올바르게 설정되었는지 확인하십시오. 또한 회선 자체에 문제가 없는지 확인하십시오. (NTT 규격 미준수 PBX 사용, 통화 중, 단선 등) 병설된 전화기나 다른 형태의 K5S가 있고, 그 전화기를 사용하는 동안에는 신고할 수 없습니다. 다른 기기의 신고가 종료된 후 신고를 수행합니다.

5. 통신 중 LED가 점등 중

기본 설정 모드 레벨1에서 「접점 입력 판정 조건」의 「발생 논리」 설정을 통해 ON 시 신고/OFF 시 신고 전환이 가능합니다. 입력 신호별 설정입니다.
A: 입력 신호가 ON 되었을 때 통보
B: 입력 신호가 OFF 상태일 때 통보

●휴대폰으로 통보하는 경우　　

「통보 착신 우선 판정」 설정을 「패턴 A(음성 또는 극성 반전)」으로 한 경우, 전원 OFF 시나 전파가 닿지 않는 장소에 있을 때 해당 내용을 알리는 통신사 메시지로 착신으로 판단하여 통보가 성공한 것으로 완료될 수 있습니다. 극성 반전이 있는 전화 회선에서는 「패턴 B(극성 반전만으로 착신 판정)」 사용을 권장합니다.

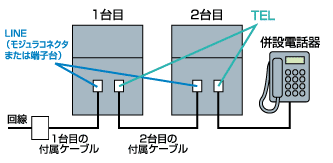

●전화기 병설, 다수의 K5S 연결 시

전화기 등 다른 단말기가 연결되어 있지 않은 경우, 1회선당 약 3대(참고값)의 K5S를 연결할 수 있습니다. 단, 1회선에 여러 대의 K5S를 연결한 경우 외부에서의 현황 확인 기능은 사용할 수 없습니다. 현황 확인을 수행해도 원하는 K5S로 착신시킬 수 없기 때문입니다.

카탈로그·매뉴얼 등의 다운로드는 아래 기재된 상품 정보 「형 K5S 시리즈」 URL에서 이용하십시오. (매뉴얼 다운로드에는 무료 회원 가입이 필요합니다)
