PLC에서 분 또는 초 단위로 설비의 연간 가동 시간을 측정하고 정전 시에도 데이터를 유지할 수 있는 회로를 알려주세요.

PLC에서 분 또는 초 단위로 설비의 연간 가동 시간을 측정하고 정전 시에도 데이터를 유지할 수 있는 회로를 알려주세요.

측정 시간이 6553.5초까지라면 누적 타이머(TTIMX) 명령을 사용하실 수 있지만, 그 이상의 시간이며 정전 시 데이터 보존이 필요하다면 그림 1과 같은 "1초 클록"과 "BCD 배장 증분(++BL) 명령"의 조합 회로를 권장합니다.
　　　　　　　 　　　　　　

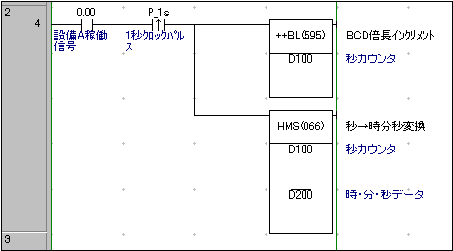

■래더 회로　
　
　＜프로그램: CS1/CJ1 시리즈＞
　초 카운터(BCD 8자리/초): D101(상위 4자리)　D100(하위 4자리)
　시·분·초 데이터(BCD)　：　D201(HHHH)　D200(MMSS)
　
　※상기 회로의 최대 누적 시간: 9,999시간 59분 59초(약 416일)

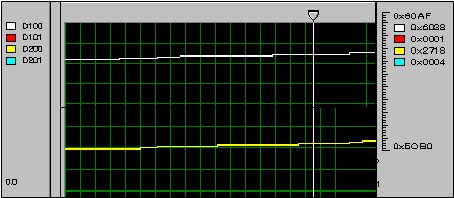

■데이터 추적 결과
　
　
　*초 카운터：D101: 0001 　D100: 6038　→ 　16,038（초）
　　　　　　　　～HMS 명령・실행 전 데이터～

　*시·분·초 데이터: D201: 0004 　D200: 2718 →　4시간 27분 18초
　　　　　 　　　～HMS 명령・실행 후 데이터～
