PLC에서 설비의 가동 시간에 기반한 주유 시기 알림 회로를 알려주세요.

PLC에서 설비의 가동 시간에 기반한 주유 시기 알림 회로를 알려주세요.

1년간의 계시, 정전 시 데이터 유지 및 알림 시기 설정 시간은 1시간 단위를 조건으로 합니다.

■래더 회로
래더 회로를 "가동 시간 카운트 회로"(도면 1)와 "윤활 시기 알림 회로"(도면 2)로 나누어 설명드리겠습니다.


(1) 가동 시간 카운트 회로
계측 시간이 6553.5초까지라면 누적 타이머(TTIMX) 명령을 사용하실 수 있으나, 그 이상의 시간이며 정전 시 데이터 보존이 필요하시다면, 그림 1과 같은 "1초 클록"과 "BCD 배장 인크리먼트(++BL) 명령"의 조합 회로를 권장합니다.

　*초 카운터(BCD 8자리/초): D101(상위 4자리) D100(하위 4자리)
　*시·분·초 카운터(BCD): D201(HHHH) D200(MMSS)

　※본 회로의 최대 누적 시간: 9,999시간 59분 59초(약 416일)

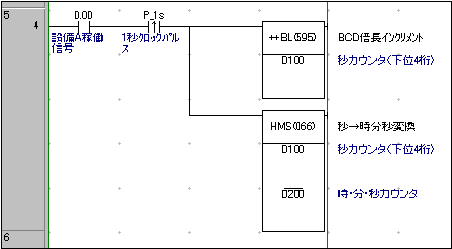

그림 1. 가동 시간 카운트 회로

　＜프로그램: CS1/CJ1 시리즈＞
　
(2) 주유 시기 알림 회로
　 a. 입력 신호　
　*설비A-윤활 시기 설정 시간 (BCD 4자리 / 0~9,999시간): 0001CH
　*경보 정지 PB: 0.01
　*카운터 리셋 PB: 0.02

　b. 윤활 시기 판정 방법

　a.항의 「윤활 시기 설정 시간」(BCD 4자리 / 0~9,999시간)과 「가동 시간-＜시＞ 카운터」(D201)(*1)을 지속적으로 비교하여, 가동 시간-＜시＞ 카운터 (D201)　≧ 윤활 시기 설정 시간 (0001CH)가 되었을 때, ＜설비-A / 주유 시기 도달＞ 경보를 출력합니다.

(*1) D201: 「(1) 가동 시간 카운트 회로」를 참조하십시오.
　　　　　　　　　

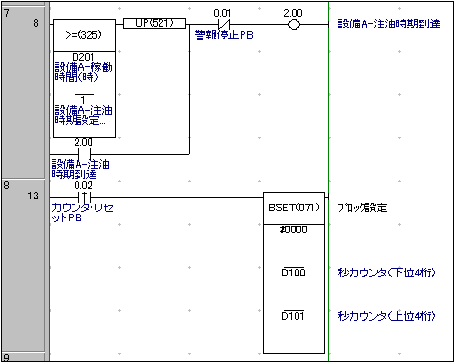

그림 2. 주유 시기 알림 회로
　


■데이터 추적 결과

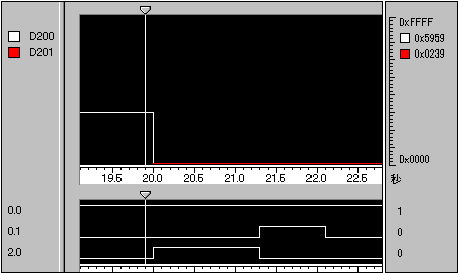

그림 3
　
　0.0(0.00): 설비 A 가동 신호
　0.1(0.01): 경보 정지 PB
　2.0(2.00): 주유 시기 도달 경보　 　

《설명》
(1) 그림 3은 설비 A의 누적 가동 시간이 설정값 240시간에 도달하여 윤활 시기 도달 경보(출력/2.00)가 ON되었을 때의 신호 전환 상태를 추적한 것입니다.
(2) ▽ 표시가 있는 수직선 부분을 주목하십시오. 이때 누적 가동 시간은 239시간 59분 59초(우측 상단부 D201/D200 참조)이며, 경보 출력(2.00)은 OFF 상태입니다.
(3) △ 표시 직후, 분·초 카운터(D200)의 트렌드 그래프는 (239시간) 59분 59초에서 (240시간) 00분 00초로 급격히 하강하며, 동시에 경보 출력(2.00)이 ON됩니다.
(4) 경보 정지 PB(0.01)-ON으로 경보 출력(2.00)이 OFF됩니다.
(5) 트레이스 화면에는 나타나지 않지만, 카운터 리셋 PB-ON으로 모든 카운터를 제로 클리어합니다.
