■래더 회로
그림 1은 기존에 있던 <입력 하강 미분형 명령>의 a 접점 옵션입니다.
이에 대해 CS1-H/CJ1-H부터는 그림 2와 같은 <입력 하강 미분형 명령>의 b접점 옵션이 추가되었습니다. (입력 신호 A/0.01부 참조)

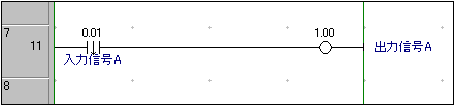

　 그림 1
　

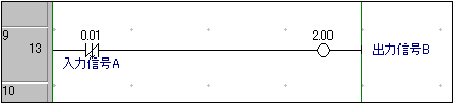

　 그림 2
　


■각 명령어의 동작 사양　

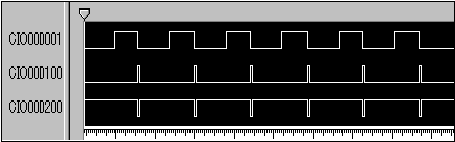

그림 3

CIO000001: 입력 신호 A / 0.01
CIO000100: 출력 신호 A / 1.00
CIO000200: 출력 신호 B / 2.00
　　
◆입력 하강 미분형 명령(a접점): 입력 신호 A(0.01)의 하강 시 출력 신호 A(1.00)가 1스캔 동안만 ON됩니다(그 외에는 OFF)
◆입력 하강 미분형 명령 (b접점): 입력 신호 A(0.01)의 하강 시 출력 신호 B(2.00)가 1스캔 동안만 OFF됩니다(그 외에는 ON)


■입력 하강 미분형 명령(b접점)의 응용 사례

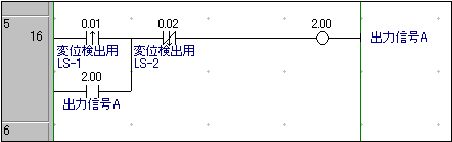

그림 4

CIO000001: 변위 검출용 LS-1 (입력 신호) / 0.01
CIO000002: 〃 LS-2 (입력 신호) / 0.02
CIO000200: 출력 신호 A / 2.00


◆동작 사양
회전체 변위 검출용 리미트 스위치/LS-1(0.01)의 상승 시 출력 신호 A(2.00)를 ON하고, 변위 검출용 리미트 스위치/LS-2(0.02)의 하강 시 출력 신호 A(2.00)를 OFF합니다.

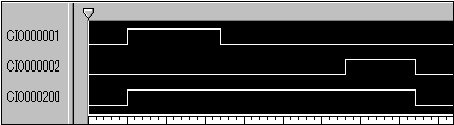

　 그림 5
