KM-N1-FLK에서 사용하는 CT와 연결 케이블을 알려주십시오.
- 등록일
- 2025. 12. 17.
KM-N1-FLK에서 사용하는 CT와 연결 케이블을 알려주십시오.
아래 표를 참조하십시오.
■ 전용 CT(별매) 및 CT 연결 케이블의 형식과 회로별 필요 수량
CT는 포함되어 있지 않으므로 아래 표를 참조하시고 별매 CT를 사용하십시오.
CT의 형식과 필요한 개수는 형식 및 적용 회로에 따라 다릅니다.
| 표 | 시리즈 | 대상 형식, 사용 조건 |
| (표1) | KM-N1 | KM-N1-FLK 〔사용 조건〕 ・KM20 모드 *2 이외의 모드를 사용한다. ・단자대 어댑터: KM-N1OP-01은 사용하지 않는다. |
| (표2) | 【KM20-B40(-FLK) *1 교체】 KM-N1-S01 *3 (KM-N1-FLK 및 단자대 어댑터: KM-N1OP-01K) ●사용 조건 ・KM20 모드 *2 사용. ・KM20 전용 CT: KM20-CTF-□A를 계속 사용한다. ・단자대 어댑터: KM-N1OP-01을 사용한다. (KM20과 단자 배열이 동일합니다.) ・EasyKM-Manager, 자체 제작 소프트웨어 등을 그대로 사용할 수 있습니다. ・(표 2) 뒤의 「●연결」란도 함께 참조하십시오. | |
| (표3) | 【KM20-B40(-FLK) *1 에서의 교체】 KM-N1-FLK ●사용 조건 ・KM20 모드 *2 를 사용한다. ・CT도 교체한다. ・단자대 어댑터: KM-N1OP-01은 사용하지 않는다. (KM20과 단자 배열이 다릅니다.) ・EasyKM-Manager, 자체 제작 소프트웨어 등은 그대로 사용 가능합니다. |
*2 KM20 모드는 KM20-B40-FLK와 동일한 통신 주소 맵을 사용하는 모드입니다.
KM-N1-FLK 본체 버전 V3.0.0 이후에 대응합니다.
*3 KM-N1-S01은 KM-N1-FLK와 단자대 어댑터: KM-N1OP-01의 세트 제품입니다.
(표1) KM-N1-FLK
●사용 조건
・KM20 모드*2 이외의 모드를 사용합니다.
(KM20 모드 *2 를 사용하는 경우 (표2) (표3)을 참조하십시오.)
・단자대 어댑터: KM-N1OP-01은 사용하지 않습니다.
| 종류 | 형식 | 정격 1차측 전류 | CT 필요 수(최대 수) | ||
| 단상 2선 | 단상 3선 | 삼상 3선 | |||
| 전용 CT (별매) | KM-NCT-5A/50A | 5A/50A | 4개 (4회로) | 4개 (2회로) | 4개 (2회로) |
| KM-NCT-100A | 100A | ||||
| KM-NCT-225A | 225A | ||||
| KM-NCT-400A | 400A | ||||
| KM-NCT-600A | 600A | ||||
| 종류 | 형식 | 길이 | 케이블 필요 수량(최대 수량) | ||
| 단상 2선 | 단상 3선 | 3상 3선 | |||
| 전용 CT용 케이블 (별매) | KM-NCB-1M | 1m | 2개 *5 | 2개 *5 | 2개 *5 |
| KM-NCB-3M | 3m | ||||
| KM-NCB-5M | 5m | ||||
| KM-NCB-10M | 10m | ||||
| KM-NCB-20M | 20m | ||||
| KM-NCB-30M | 30m | ||||
KM-N1-FLK 본체 버전 V3.0.0 이후에 대응합니다.

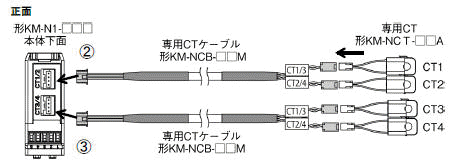

*5 케이블 1개로 2개의 CT를 연결할 수 있습니다.
(표 2) 【KM20-B40(-FLK) *1 대체】KM-N1-S01 *3
(KM-N1-FLK와 단자대 어댑터: KM-N1OP-01)
●사용 조건
・KM20 모드 *2를 사용한다.
・KM20 전용 CT: KM20-CTF-□A를 계속 사용한다.
・단자대 어댑터: KM-N1OP-01을 사용한다.
(KM20과 단자 배열이 동일합니다.)
・EasyKM-Manager, 자체 제작 소프트웨어 등은 그대로 사용 가능합니다.
| 종류 | 형식 | 정격 1차측 전류 | CT 필요 수(최대 수) | ||
| 단상 2선 | 단상 3선 | 삼상 3선 | |||
| 전용 CT (별매) | KM20-CTF-5A | 5A | 2개 (2회로) | 2개 (1회로) | 2개 (1회로) |
| KM20-CTF-50A | 50A | ||||
| KM20-CTF-100A | 100A | ||||
| KM20-CTF-200A | 200A*6 | ||||
| KM20-CTF-400A | 400A | ||||
| KM20-CTF-600A | 600A | ||||
| 종류 | 형식 | 길이 | 케이블 필요 수량(최대 수량) | ||
| 단상 2선 | 단상 3선 | 삼상 3선 | |||
| 전용 CT용 케이블 (별매) | KM20-CTF-CB3 | 3m | 2개 | 2개 | 2개 |
*2 KM20 모드는 KM20-B40-FLK와 동일한 통신 주소 맵을 사용하는 모드입니다. KM-N1-FLK 본체 버전 V3.0.0 이상에 대응합니다.
*3 KM-N1-S01은 KM-N1-FLK와 단자대 어댑터: KM-N1OP-01의 세트 제품입니다.
*6 KM-N1-FLK 본체의 CT 설정은 225A를 선택하십시오.
●연결
・CT 케이블, 전원 케이블, 출력 케이블은 단자대 어댑터에 포함되어 있습니다.

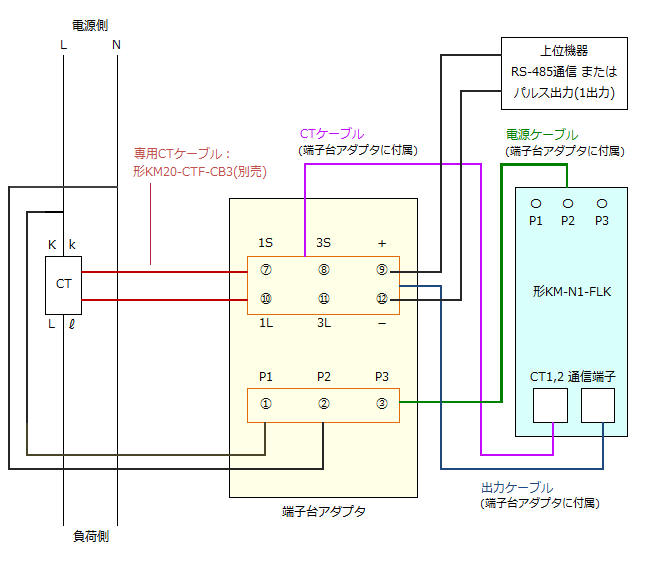

【단상 2선】

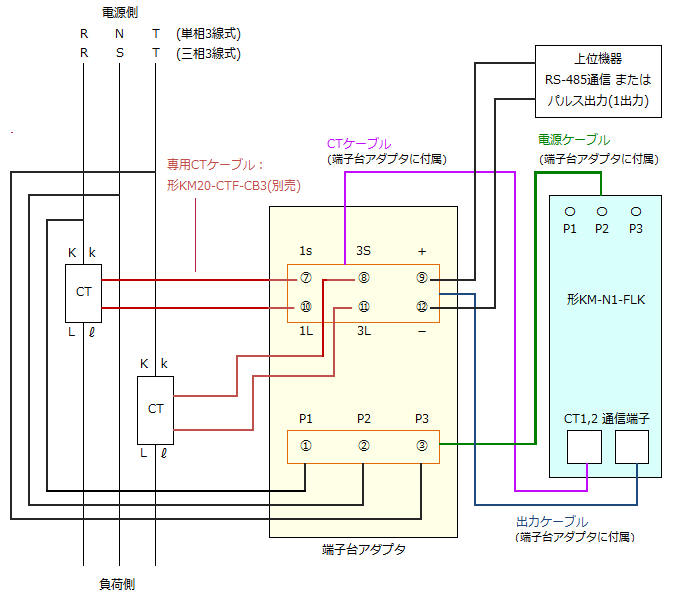

【단상 3선, 삼상 3선】
(표3) 【KM20-B40(-FLK) *1 대체】KM-N1-FLK
●사용 조건
・KM20 모드 *2 를 사용한다.
・CT도 교체한다.
・단자대 어댑터: KM-N1OP-01은 사용하지 않는다. (KM20과 단자 배열이 다릅니다.)
・EasyKM-Manager, 자체 제작 소프트웨어 등은 그대로 사용 가능합니다.
| 종류 | 형식 | 정격 1차측 전류 | CT 필요 수(최대 수) | ||
| 단상 2선 | 단상 3선 | 삼상 3선 | |||
| 전용 CT (별매) | KM-NCT-5A/50A | 5A/50A | 2개 (2회로) *5 | 4개 (2회로) *5 | 4개 (2회로) *5 |
| KM-NCT-100A | 100A | ||||
| KM-NCT-225A | 225A | ||||
| KM-NCT-400A | 400A | ||||
| KM-NCT-600A | 600A | ||||
| 종류 | 형식 | 정격 1차측 전류 | 케이블 필요 수량(최대 수량) | ||
| 단상 2선 | 단상 3선 | 3상 3선 | |||
| 전용 CT용 케이블 (별매) | KM-NCB-1M | 1m | 1개 *5 *7 | 2개 *5 | 2개 *5 |
| KM-NCB-3M | 3m | ||||
| KM-NCB-5M | 5m | ||||
| KM-NCB-10M | 10m | ||||
| KM-NCB-20M | 20m | ||||
| KM-NCB-30M | 30m | ||||
대체품 확인 방법은 해당 FAQ를 참조하십시오.
*2 KM20 모드는 KM20-B40-FLK와 동일한 통신 주소 맵을 사용하는 모드입니다.
KM-N1-FLK 본체 버전 V3.0.0 이후에 대응합니다.
*5 케이블 1개로 2개의 CT를 연결할 수 있습니다.
예:
*7 CT1, CT2를 사용하십시오. CT3, CT4는 사용할 수 없습니다.
사양 상세 내용은 아래 링크에서 카탈로그를 참조하십시오.
KM-N1 카탈로그
