측정 대상 파형에 왜곡이 없는 경우, 어느 쪽을 선택하더라도 얻어지는 출력은 동일합니다.
다만, 파형에 왜곡이 발생할 가능성이 있을 때에는 실효값 연산형 변환기를 권장합니다.
(실제 사용 전 반드시 실기에서 검증해 주시기 바랍니다.)

평균값 연산형 변환기는 평균값으로 처리한 후, 사인파의 실효값으로 환산하여 출력합니다.

따라서 입력이 사인파일 때는 평균값 연산형 변환기든 실효값 연산형 변환기든 출력값에 차이가 없으며, 어느 쪽이 우수하고 어느 쪽이 열등하다고 할 수 없습니다.

일반적으로 평균값 연산형 변환기에 비해 실효값 연산형 변환기의 가격이 높기 때문에, 실효값 연산형이 더 우수하지 않을까 하는 오해가 있습니다.

그러나 사이리스터 등으로 제어된 부하 전류처럼 파형이 크게 왜곡된 경우에는 평균값 연산형 변환기로는 정확히 실효값을 구할 수 없으며, 실효값 연산형 변환기로 측정한 값과는 차이가 발생하여 일치하지 않습니다.

이처럼 측정 대상 파형에 왜곡이 없는 경우에는 어느 것을 선택하더라도 얻어지는 출력은 동일하지만, 파형에 왜곡이 발생할 가능성이 있을 때에는 실효값 연산형 변환기를 선택하시기를 권장합니다.
다만, 사용 파형 조건이 제3고조파 15% 이하가 되므로 인버터와의 조합은 불가능합니다.

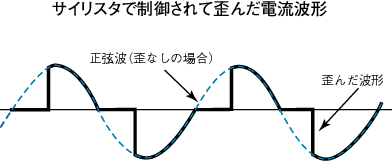

사이리스터로 제어된 왜곡된 전류 파형의 경우, 실효값 연산형 CT 변환기와 평균값 연산형 디지털 표시 테스터로 측정했을 때 측정값에 차이가 발생합니다.


　　

■ 대상 기종

실효값 연산형	평균값 연산(정류)
K3FK-CE	K3FM-CA
K3FM-CE	K3FK-C
K3FL-VE *1	K3FK-CP
K3FL-VPE *1	K3FK-CAN
K3FL-AE *1	K3FM-PA
K3FL-APE *1	K3FK-P
K3FK-CP	K3FK-CAN
K3FK-CNE	K3FM-PA
K3FM-PE	K3FK-P
K3FK-PE
K3FK-PPE
K3FK-PNE

*1 K3FL 시리즈는 2020년 3월 말에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
