디스트리뷰터는 아이솔레이터로 사용할 수 있습니까?

디스트리뷰터는 아이솔레이터로 사용할 수 있습니까?

절연형 디스트리뷰터 K3FK-DY 형식은 DC 4~20mA 아이솔레이터로 사용할 수 있습니다.

분배기의 절연 부착 타입은 입력과 출력 신호의 절연을 수행하며, 아이솔레이터 기능을 갖추고 있습니다. 그러나 2선식 이외의 신호 절연에 사용할 수 있는 분배기는 제한적입니다.

2선식 트랜스미터에서는 전원, 트랜스미터, 부하가 직렬로 연결됩니다.

전송기용 전원이 분배기에 내장되어 있으며, 전원의 +측이 전송기 연결용 단자에, -측이 부하에 내부적으로 연결되어 있어, 전송기용 전원을 출력하는 외부 단자를 가지지 않은 분배기가 있습니다.
이 경우 2선식 전송기 이외의 신호용 아이솔레이터로는 사용할 수 없습니다.

절연형 디스트리뷰터 형 K3FK-DY는 트랜스미터용 전원 출력이 외부 단자로 마련되어 있어 신호 라인에서 분리할 수 있으므로, 2선식 트랜스미터 이외의 신호용 아이솔레이터로도 사용할 수 있습니다.

〔참고〕

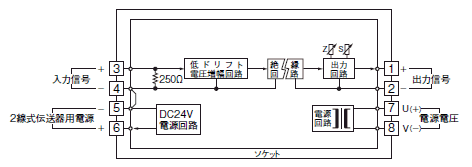

・형 K3FK-DY의 블록 다이어그램

　　

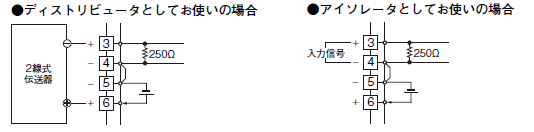

・배선

　　
　

■참고사항
　설정 파라미터 상세, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그·매뉴얼(취급 설명서)을 이용해 주십시오.
(단, 카탈로그·매뉴얼(취급 설명서) 다운로드에는 무료 회원 가입이 필요합니다.)
