호퍼의 무게를 3대의 로드셀로 계량할 경우, 로드셀 변환기는 몇 대가 필요합니까?

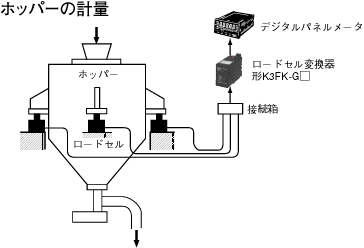

호퍼의 무게를 3대의 로드셀로 계량할 경우

로드셀 변환기(형식 K3FK-G□) 1대로 가능합니다.

호퍼의 중량을 3대의 동일 사양 로드셀로 균등하게 받을 수 있도록 합니다.

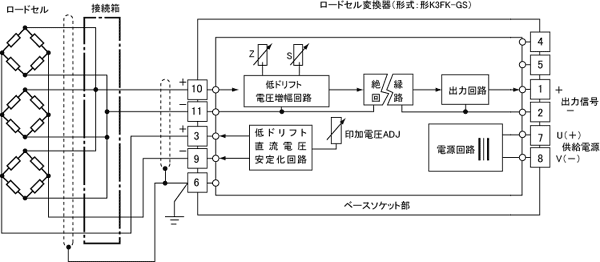

그리고 각각을 병렬 연결하여 1대의 로드셀 변환기에 입력하면 각 로드셀의 평균값을 구할 수 있습니다.
이때 주의할 점은 로드셀 변환기에 흐르는 전류는 3대 분의 합이 된다는 것입니다.
만약을 위해 로드셀 변환기의 허용 전류 값 이내인지 확인이 필요합니다.

다음으로 전류값을 확인해 봅시다.
로드셀은 매우 일반적인 정격 출력 2mV/V, 입출력 저항 350Ω의 제품으로 하고, 인가 전압은 5V로 합니다.
정격 부하 시 1대의 로드셀에 흐르는 전류는 14.3mA(5V/350Ω)이므로, 3대에서는 42.9mA가 됩니다.
로드셀 변환기의 허용 전류는 인가 전압이 7.5V 이하일 경우 65mA이므로, 전혀 문제없이 사용할 수 있음을 알 수 있습니다.





■참고사항
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그·매뉴얼(취급 설명서)을 이용해 주십시오.
(매뉴얼(취급 설명서) 다운로드에는 무료 회원 가입이 필요합니다.
