■인가 전압(권장인가 전압), 정격 출력 전압(mV/V)　(로드셀 변환기 용어 해설)

■인가 전압(권장인가 전압)

■ 인가 전압(Eexcitation Voltage)

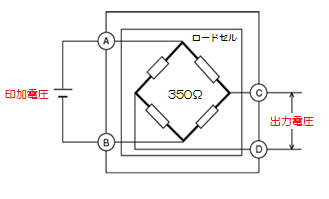

　로드셀의 브리지 저항(A-B) 사이에 가하는 공급 전압.
　5V 또는 10V가 일반적입니다.

　◆권장 인가 전압(Recommended Excitation Voltage)
　　사양에 정한 관련 항목을 연속적으로 만족할 수 있는 인가 전압의 최대값.

■정격 출력 전압(Rated Output Voltage)
　로드셀의 인가 전압 1V당 최대 하중을 가했을 때의 출력 전압 값.
　2mV/V가 일반적입니다.

　◆「2mV/V」란?
　　로드셀의 정격 출력이란 로드셀에 정격 하중이 작용했을 때의 출력 전압(무부하 시 출력 전압을 차감한 값)입니다.
　　그리고 그 값의 크기는 로드셀의 입출력 저항에 인가한 전압에 비례합니다.

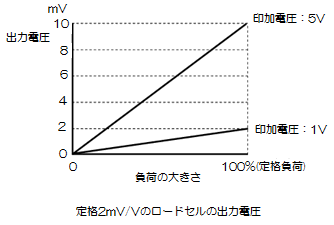

　　2mV/V라는 것은 인가 전압 1V 시의 정격 출력이 2mV라는 의미입니다.
　　가압 전압이 5V라면 10mV의 정격 출력을 얻을 수 있습니다.

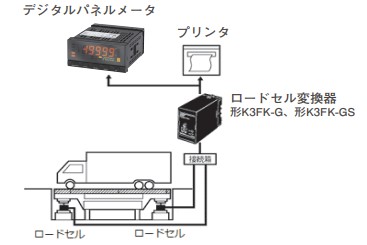

　　이 상태 그대로 표시계 등에 직접 입력할 수 없기 때문에, 이 출력을 일단 로드셀 변환기(K3FK-G□)에 넣어 DC4~20mA나 DC1~5V 등의 신호로 변환하여 사용합니다.

　　　 　　　　　

■참고사항
