CT 변환기 소켓에 부속된 CT 프로텍터의 역할을 알려주세요.

CT 변환기 소켓에 부속된 CT 프로텍터의 역할을 알려주세요.

플러그인 타입 CT 변환기는 계기용 변류기(CT)에 전류가 흐르는 상태에서 CT 변환기를 뽑을 때 CT가 손상되는 것을 방지하는 역할을 합니다.

CT 변환기는 계기용 변류기(CT)를 통해 얻어지는 AC 0~1A 또는 AC 0~5A의 전류를 직류 통일 신호로 변환합니다.
CT에 전류가 흐르는 상태에서 CT 변환기를 소켓에서 뽑으면 CT의 2차 측이 개방되는(CT 2차 개방) 상태가 되어 단자 사이에 고전압이 걸려 CT 코일이 소손될 수 있습니다.

CT 프로텍터는 이러한 CT의 2차 개방으로 인한 사고를 방지하기 위해 설치합니다. 또한, CT 프로텍터는 CT 변환기 본체에 부속되어 있습니다.

또한 계기용 변압기(PT)의 경우, PT 변환기를 분리해도 고전압이 발생하지 않으므로 CT 보호기와 유사한 제품은 준비되어 있지 않습니다.

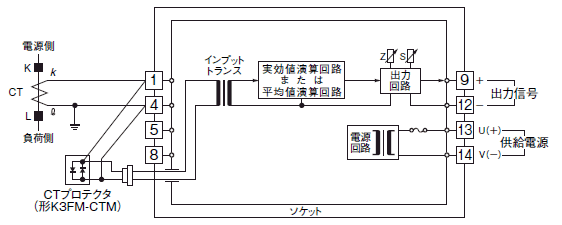

■참고　형식 K3FM-CA/CE의 블록도・단자 연결도




■대상 형식
　・실효값 연산형　　　
　　　형 K3FM-CE　형 K3FK-CE　형 K3FK-CNE　형 K3FK-CP　
　・평균값 연산(정류)
　　　형 K3FM-CA　형 K3FK-C　형 K3FK-CP　형 K3FK-CAN
