CS1/CJ1 시리즈부터 "P.F. 상승 미분(UP) 명령"과 "P.F. 하강 미분(DOWN) 명령"이 명령 세트로 추가되었지만, 여기에서는 "P.F. 상승 미분(UP) 명령"에 대해 설명합니다.

■「P.F. 상승 미분(UP) 명령」의 동작 사양

입력 신호의 상승(OFF→ON) 시 2차측 신호를 1사이클 동안만 ON으로 전환하여 다음 단에 연결합니다.

　
　　　　　　　　　　　

　

　
■＜P.F. 상승 미분(UP) 명령＞과 기타 미분형 명령의 차이점
--|↑|-- 및 「DIFU 명령」과 「P.F. 상승 미분(UP) 명령」 의 차이를 표 1에 정리해 보았습니다.

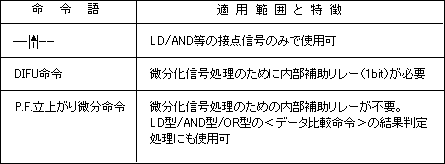

표 1


■응용 사례 회로　　

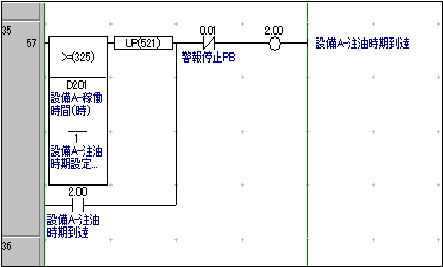

그림 2


【회로 동작 설명】
(1) 설비 A-가동 시간(D201)이 설비 A-윤활 시기 설정값(1CH)에 도달했을 때, 「UP 명령」의 작용으로 그 2차측 신호가 1스캔 동안만 ON되어 설비 A-윤활 시기 도달 경보(2.00)를 ON합니다. 이때, 자기 유지 접점/2.00의 작용으로 경보 출력은 이후에도 ON 상태를 유지합니다.
(2) 경보 정지 PB(0.01)를 ON하면 자기 유지 회로가 리셋되어 경보 출력(2.00)은 OFF 상태가 됩니다.
