입력 신호 ON에서 OFF로의 하강 에지부터 1 스캔 지연되어 임의의 신호를 1 스캔만 ON시키는 회로를 알려주세요.

입력 신호 ON에서 OFF로의 하강 에지부터 1 스캔 지연되어 임의의 신호를 1 스캔만 ON시키는 회로를 알려주세요.

그림 1과 같이 입력 신호 A/0.00이 ON→OFF로 하강한 후 1스캔 지연되어 내부 보조 릴레이/200.01을 1스캔 동안만 ON시키는 회로를 그림 2에 나타냅니다.

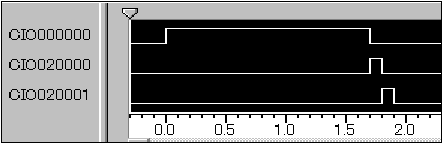

그림 1

CIO000000: 입력 신호 A/0.00
CIO020000: 내부 보조 릴레이/200.00
CIO020001: 내부 보조 릴레이/200.01

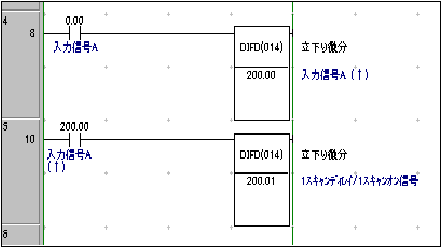

■래더 회로
그림 2


(1) 입력 신호 A/0.00의 ON→OFF 립다운 시, 내부 보조 릴레이/200.00이 1스캔 동안만 ON됩니다.
(2) 내부 보조 릴레이/200.00의 ON→OFF 립다운 시, 내부 보조 릴레이/200.01이 1스캔 동안만 ON됩니다. 따라서 내부 보조 릴레이/200.01은 입력 신호 A/0.00의 ON→OFF 립다운 시점보다 1스캔 지연된 타이밍에 1스캔 동안만 ON됩니다.

〔참고〕
하강 미분(DIFD) 명령에 대한 자세한 내용은 기종별 명령어 참조 매뉴얼을 참조하십시오.
제품 정보에서 매뉴얼 다운로드가 가능합니다. 단, 무료 회원 가입 및 로그인이 필요합니다.
