푸시 버튼 스위치 A16 시리즈, 표시등 M16 시리즈의 램프 부분만, 조작 부분만 형식을 알려주세요.

푸시 버튼 스위치 A16 시리즈

램프 부는 LED, 백열 램프, 네온 램프의 3종류가 있으며 각각 형식이 다릅니다.
사용하실 종류와 색상, 전압 사양을 확인하신 후 아래 표를 참조하십시오.
(형 A16 시리즈의 구조는 〔참고〕를 참조하십시오.)

(표1)　형 A16, 형 M16 시리즈　LED　단품 형식　
(표2)　형 A16, 형 M16 시리즈　백열 램프　단품 형식　*1
(표3)　형 A16 시리즈　네온 램프　단품 형식
(표4)　형 A16 시리즈　네온 램프 조명 타입　조작부 형식

*1　형 A16, 형 M16시리즈의백열램프조명타입 및백열램프는 2020년 3월에 생산을 종료합니다.
　 　대체품확인방법에 대해서는 해당 FAQ를 참조하십시오.
　 　대상 형식　
세트 형식: 형 A16(5)L-???-5-?, 형 A16(5)L-???-12-?, 형 A16(5)L-???-24-?
　　　　　　　　　 형 M16(5)□-□□-5(-S), 형 M16(5)□-□□-12(-S)、형 M16(5)□-□□-24(-S)
　　　 백열 램프: 형 A16-5, 형 A16-12, 형 A16-24

(표1)　형 A16, 형 M16 시리즈　LED　단품 형식　
・감압 유닛 타입에는 AC/DC24V 사양의 LED만 사용 가능합니다.
・구매하신 시기에 따라 내장 LED가 다릅니다.
　LED를 교체할 경우, 보유하신 제품의 제조 시기를 확인하신 후 LED 형식을 확인해 주십시오.
・일반 휘도: 2001년 6월까지
・고휘도(설계 변경 전): 2001년 7월 ~ 2007년 9월
・고휘도(설계 변경 후): 2007년 10월 ~ 현재

종류	조작부(조광부) 색상	LED 색상	LED 형식
			DC5V	AC/DC12V	AC/DC24V
고휘도 *2	빨강	빨강	형 A16-5DSR	형 A16-12DSR	형 A16-24DSR
	노랑	노랑	형 A16-5DSY	형 A16-12DSY	형 A16-24DSY
	퓨어 옐로우	흰색	형 A16-5DSW	형 A16-12DSW	형 A16-24DSW
	녹색	녹색	형 A16-5DSG	형 A16-12DSG	형 A16-24DSG
	흰색	흰색	형 A16-5DSW	형 A16-12DSW	형 A16-24DSW
	파랑	파란색	형 A16-5DA	형 A16-12DA	형 A16-24DA
	퓨어 화이트	퓨어 화이트	형 A16-5DPW	형 A16-12DPW	형 A16-24DPW
일반 휘도 *3	빨강	빨강	형 A16-5DR	형 A16-12DR	형 A16-24DR
	노랑	노랑	형 A16-5DY	형 A16-12DY	형 A16-24DY
	퓨어 옐로우	흰색	형 A16-5DW	형 A16-12DW	형 A16-24DW
	녹색	녹색	형 A16-5DG	형 A16-12DG	형 A16-24DG
	흰색	흰색	형 A16-5DW	형 A16-12DW	형 A16-24DW
	파랑	파랑	준비되어 있지 않습니다.
	퓨어 화이트	퓨어 화이트

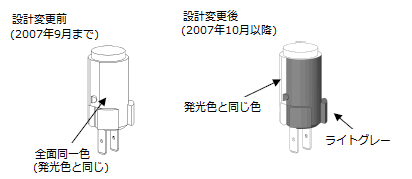

*2 고휘도 타입의 LED는 2007년 10월에 설계 변경을 했습니다. 형식 변경은 없습니다.
　　2007년 9월 이전과 2007년 10월 이후 제품은 LED 발광부의 수지가 착색되었는지 여부로 구분할 수 있습니다.
　　　　　　　　
　
*3 일반 휘도·고휘도 타입을 구분할 경우, LED 렌즈부의 색상을 확인해 주십시오.
　 ・일반 휘도 LED : LED 렌즈 부분이 투명 수지입니다.
　 ・고휘도 LED : LED 렌즈 부분이 착색 수지입니다.
　　　　　
　
　 또한 일반 밝기 타입의 LED는 현재도 판매하고 있습니다. 형 A3C 시리즈와 공통의 LED 램프입니다.

(표2)　형 A16, 형 M16 시리즈　백열 램프　단품 형식

조작부 색상	백열 램프의 형식
	AC/DC5V	AC/DC12V	AC/DC24V
모든 색상 공통	형 A16-5 *1	형 A16-12 *1	형 A16-24 *1

(표3)　형 A16 시리즈　네온 램프　단품 형식
　・케이스부：LED 조명 타입, 백열 램프 조명 타입과 공통입니다.
　・소켓부：LED 조명 타입, 백열등 조명 타입과 공통입니다.
　　　　　　　　단, 감압 조명 타입의 소켓부는 사용할 수 없습니다.
　・조작부　　: LED 조명 타입, 백열등 조명 타입과는 다릅니다. 아래 표를 참조하십시오.

조작부 색상	네온 램프 발광 색상	네온 램프 형식
		AC110V	AC220V
빨간색	빨강	형 A16-1NRN	형 A16-2NRN
흰색
녹색	녹색	형 A16-1NGN	형 A16-2NGN

(표4)　형 A16 시리즈　네온 램프 조명 타입　조작부 형식

보호 구조	조작부의 색상	조작부의 형식
	색상	직사각형	정사각형	원형
IP40	빨간색	형 A16L-JRN	형 A16L-ARN	형 A16L-TRN
	녹색	형 A16L-JGN	형 A16L-AGN	형 A16L-TGN
	흰색	형 A16L-JWN	형 A16L-AWN	형 A16L-TWN
IP66 내유형 *4	빨간색	형 A165L-JRN	형 A165L-ARN	형 A165L-TRN
	녹색	형 A165L-JGN	형 A165L-AGN	형 A165L-TGN
	흰색	형 A165L-JWN	형 A165L-AWN	형 A165L-TWN

*4　2005년 7월 이후 생산분부터 IP66 내유형입니다. (2005년 6월 이전 생산분은 IP65 내유형)

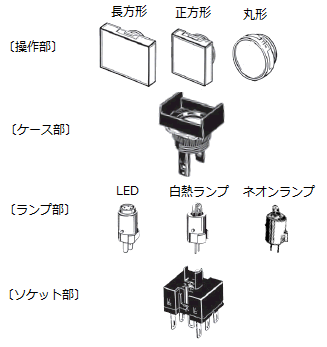

〔참고〕푸시 버튼 스위치　형 A16 시리즈의 구조
　　　 　형 A16 시리즈는 조작부, 케이스부, 램프부, 소켓부로 구성됩니다.


또한, 조작부와 케이스부를 조합한 것(조작부 유닛),
램프부와 소켓부를 조합한 것(소켓부 유닛)도 있습니다.
자세한 사항은 상품 정보에서 카탈로그를 다운로드하여 확인해 주십시오.
