전원 공급 장치의 발열량 계산 방법을 알려주세요.

전원 공급 장치의 발열량 계산 방법을 알려주세요.

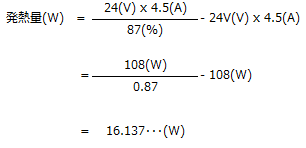

발열량은 다음 식으로 구할 수 있습니다.



전원 공급 장치의 내부 손실은 거의 모두 열 에너지로 전환되므로, 내부 손실 = 발열량으로 간주할 수 있습니다.

■ 계산 예시
부하율 100%의 계산 예시입니다. 부하율이 낮아지면 발열량도 작아집니다.
아래 표의 계산 단위는 W(와트)입니다.
또한, cal(칼로리) 단위의 수치가 필요한 경우 (아래 표에서 산출한 값 × 3600초) / 4.2로 계산하십시오.
예　S8VK-S12024　
10.5W × 3600초 ÷ 4.2 = 9000cal　　

형식	사양		계산(부하율 100% 시)
S8VK-S12024	용량	120W
	출력 전압	DC24V
	입력 전압	AC230V
	효율*1	92%
S8FS-G10024C S8FS-G10024CD S8FS-G10024CE	용량	100W
	출력 전압	DC24V
	입력 전압	AC100V
	효율*1	87%
S8VK-G12024	용량	120W
	출력 전압	DC24V
	입력 전압	AC200V
	효율*1	86%

*1효율은 형식, 입력 조건 등에 따라 다릅니다. 카탈로그에서 확인해 주십시오.

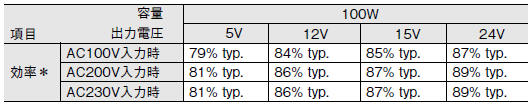

・게재 예　S8FS-G　100W
