위상 제어, 사이클 제어, ON/OFF 시간 분할 비례 제어의 차이점을 알려주세요.

등록일
2025. 12. 17.

위상 제어



PID 제어의 위상 제어, 사이클 제어, ON/OFF 시간 분할 비례 제어, 각각의 동작, 사용하는 기기에 대해서는 아래 표에 기재되어 있으므로 참조하십시오.

종류
동작

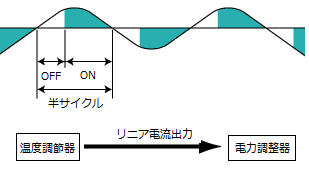

위상 제어　
(1) 반주기마다 출력량을 변화시키므로 고정밀 온도 제어가 가능합니다.
(2) 더욱 세밀한 제어로 외란에 강하며, 열충격도 적어 히터 수명이 연장됩니다.
(3) 기울기를 자유롭게 설정할 수 있으므로, 온도 조절기와 세트로 사용할 때 출력량을 조정할 수 있습니다.
(4) 소프트 스타트, 정전류 회로로 인해 투입 전류를 억제할 수 있습니다.
(5) 위상 제어에 의해 노이즈가 발생합니다.

●사용 기기 전력
조정기
　
형 G3PW　（출력 모드: 위상 제어）

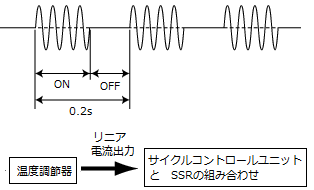

사이클 제어
(1) 전압 출력의 출력 주기로 짧은 주기에서 세밀한 제어가 가능하므로, ON/OFF 시간 분할 비례 제어보다 정밀한 온도 제어가 가능합니다.
(2) 온도 조절기를 사용하지 않는 수동 제어를 SSR로 구현할 수 있습니다.

●사용하는 기기
・사이클 제어 유닛 형 G32A-EA와 솔리드 스테이트 릴레이(SSR)의 조합　
・전력 조정기　형 G3PW　（출력 모드: 최적 사이클 제어）

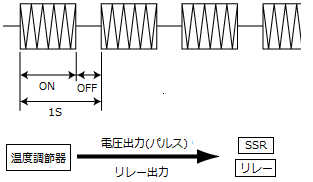

ON/OFF
시간 분할 제어
(1) 온도 조절기와 조합한 가장 일반적인 제어 방법입니다.
(2) 백열등이나 할로겐 히터 등에서는 ON/OFF가 심하면 히터의 수명이 짧아질 수 있습니다.
(3) 열용량이 큰 것(따뜻해지기 어렵고 식기 어려운) 제어에 적합합니다.

●사용 기기
・솔리드 스테이트 릴레이(SSR)
・형식 G3PW(출력 모드: ON/OFF 제어)
・일반 릴레이 (기계적 접점이기 때문에 제어 주기가 짧은 경우 릴레이 접점의 마모가 빨라집니다)

　
