S8VS 시리즈의 "교체 시기 알림 기능"은 어떤 기능입니까?
- 등록일
- 2025. 12. 17.
S8VS 시리즈의 "교체 시기 알림 기능"은 어떤 기능입니까?
교환 시기 알림 기능이란, 수명에 가장 큰 영향을 미치는 전해 콘덴서의 열화 정도를 계산하여 전원이 충분한 성능을 발휘할 수 없게 되기까지의 예상 시간을 표시하는 기능입니다. 또한 설정값에 도달하면 알람 표시와 출력을 발생시킵니다.
전원 공급 장치는 내부의 전해 콘덴서가 시간 경과에 따라 특성이 변화하고 열화가 발생합니다. 전원이 충분한 성능을 발휘할 수 없게 되기 직전의 상태를 '교환 시기'로 정의합니다.
교체 시기 알림 기능은 전해 콘덴서의 열화로 인해 전원 공급 장치가 충분한 성능을 발휘하지 못하게 되는 기준을 나타내는 것으로, 다른 요인으로 발생하는 고장은 포함하지 않습니다.
■주의사항
・하나의 장치에 여러 개의 S8VS를 사용한 경우, 모든 교체 시기가 일치하지는 않습니다. 동일한 사용 조건(입력 전압, 부하율)이라 하더라도 설치 위치에 따라 통풍 조건이나 측면으로부터의 방사열량 등이 다르기 때문입니다. 또한 전원 공급 장치 본체의 개체별 편차도 있습니다.
・FUL, HLF, 수치 표시는 경과 시간의 기준을 나타내는 것으로, 전원으로서의 특성에 변화는 없습니다.
・교체 시기 알림 기능은 전원의 부가 기능 중 하나이며, 무상 보증 기간과는 다릅니다.
・동작 테스트는 불가능합니다.
■표시값과 설정값 및 출력의 관계
・60W 기종과 90W 이상 기종에서는 표시가 다소 다릅니다.

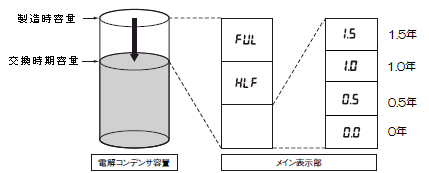

●60W 타입
・표시
구매 시에는
(FUL)이 표시됩니다.
교체 시기 알림 표시는 통전 후 약 1개월간은
(FUL)로 표시되지만, 이후 주변 환경
조건에 따라 산출된 값을 표시합니다.
(사용 환경과 교체 시기 알림 설정값에 따라
(HLF) 표시를 하지 않는 경우가 있습니다.)
교체까지 남은 시간이 2년을 하회하면 자동으로 숫자 표시(
)로 변경되며, 가동 시간이 증가함에 따라
(년)으로 감소해 갑니다.
남은 시간이 0.5년을 하회하면, 알람
(A02)와
(0.0)을 교대로 표시합니다.
・출력: 출력 기능은 없습니다.교체 시기 알림 표시는 통전 후 약 1개월간은
조건에 따라 산출된 값을 표시합니다.
(사용 환경과 교체 시기 알림 설정값에 따라
교체까지 남은 시간이 2년을 하회하면 자동으로 숫자 표시(
남은 시간이 0.5년을 하회하면, 알람
・대상 형식: 형식 S8VS-06024A 형식 S8VS-06024A-F
●90W 120W 180W 240W 480W 타입
・표시
구매 시에는
(FUL)이 표시됩니다.
교체 시기 알림 표시는 통전 후 약 1개월간은
(FUL)로 표시되지만, 이후 주변 환경 조건에 따라 계산된 값을 표시합니다.
(사용 환경과 교체 시기 알림 설정값에 따라
(HLF) 표시를 하지 않는 경우가 있습니다.)
교체 시기 알림 설정값 L(0.0~5.0년, 0.5년 단위로 설정 가능)을 2.0년보다 크게 설정한 경우, 교체까지 남은 시간이 설정값을 하회하면 자동으로 숫자 표시(L-0.5)로 변경되며, 알람
(A02)과 남은 시간을 번갈아 표시합니다.
・예: 교체 시기 알림 설정값을 5.0으로 설정한 경우
「4.5」(년)이 표시된 시점에서
(A02)와
(4.5) 를 번갈아 표시합니다.
교환 시기 알림 설정값 L을 2.0년 이하로 설정한 경우, 교환까지 남은 시간이 2년을 하회할 때부터 수치 표시
(A02)로 변경되며, 남은 시간이 설정값을 하회하면 알람
(A02)와 남은 시간(L－0.5)을 교대로 표시합니다.
・출력
알람
(A02)과 수치 표시를 교대로 표시할 때,
교체 시기 알림 출력(교체 시기 알림 출력 단자(Yrs))이 OFF되어 교체 시기를 알립니다.
(교체 시기 알림 설정값에 도달할 때까지 출력은 ON 상태를 유지합니다)
알람 출력의 출력 형태는 오픈 컬렉터 출력이며, 개폐 용량은 DC30V, 50mA max입니다.
・형식 S8VS-□□□24A : 싱크 타입(NPN)
・형식 S8VS-□□□24AP : 소스 타입(PNP)
교체 시기 알림 표시는 통전 후 약 1개월간은
(사용 환경과 교체 시기 알림 설정값에 따라
교체 시기 알림 설정값 L(0.0~5.0년, 0.5년 단위로 설정 가능)을 2.0년보다 크게 설정한 경우, 교체까지 남은 시간이 설정값을 하회하면 자동으로 숫자 표시(L-0.5)로 변경되며, 알람
・예: 교체 시기 알림 설정값을 5.0으로 설정한 경우
「4.5」(년)이 표시된 시점에서
교환 시기 알림 설정값 L을 2.0년 이하로 설정한 경우, 교환까지 남은 시간이 2년을 하회할 때부터 수치 표시
・출력
알람
교체 시기 알림 출력(교체 시기 알림 출력 단자(Yrs))이 OFF되어 교체 시기를 알립니다.
(교체 시기 알림 설정값에 도달할 때까지 출력은 ON 상태를 유지합니다)
알람 출력의 출력 형태는 오픈 컬렉터 출력이며, 개폐 용량은 DC30V, 50mA max입니다.
・형식 S8VS-□□□24A : 싱크 타입(NPN)
・형식 S8VS-□□□24AP : 소스 타입(PNP)

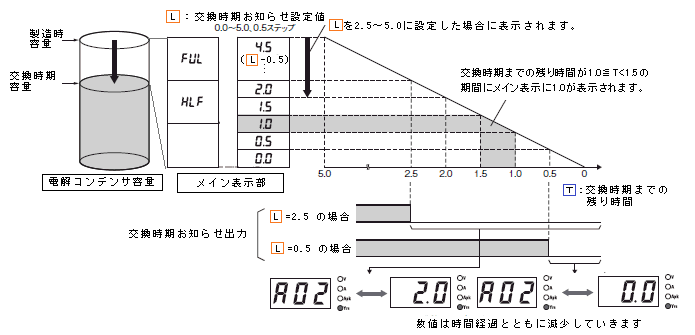

・표시와 출력의 관계

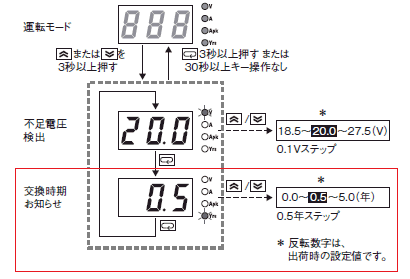

・설정 방법형식 S8VS-09024A, 형식 S8VS-09024A-F, 형식 S8VS-09024AS, 형식 S8VS-09024AS-F, 형식 S8VS-09024AP,형식 S8VS-09024AP-F, 형식 S8VS-09024APS, 형식 S8VS-09024APS-F, 형식 S8VS-12024A,형식 S8VS-12024A-F, 형식 S8VS-12024AP, 형식 S8VS-12024AP-F, 형식 S8VS-18024A, 형식 S8VS-18024A-F, 형식 S8VS-18024AP,형식 S8VS-18024AP-F, 형식 S8VS-24024A, 형식 S8VS-24024A-F, 형식 S8VS-24024AP, 형식 S8VS-24024AP-F, 형식 S8VS-48024A, 형식 S8VS-48024A-F
