■입력 전압, 주파수, 역률, 입력 전류, 누설 전류, 돌입 전류 (전원·입력 조건 관련 용어 설명)

● 입력 전압 (전압 범위)

각 사양 규격 항목을 보장할 수 있는 입력 전압 및 그 주파수 범위.

교류 입력의 경우, 입력 전압은 실효값으로 표시합니다.

●주파수

교류 입력 단자에 인가하는 전압의 주파수

●역률

유효 입력 전력은 전력계 등으로 측정하며, 피상 전력은 입력 전압과 입력 전류의 곱입니다.
역률 = 입력 유효 전력 / 피상 전력

●입력 전류

표준적인 스위칭 전원 공급 장치는 교류 입력을 직접 정류합니다.
이 경우 정류 방식은 대부분 커패시터 입력형이며, 평활 커패시터에 무효 전류가 흐릅니다.
따라서 입력 전류는 출력 전력, 입력 전압, 역률, 효율에 의해 결정됩니다.
입력 전류 = 출력 전력 / (입력 전압 × 역률 × 효율)

●누설 전류

스위칭 전원 공급 장치는 전원 공급 장치 내부의 스위칭 노이즈가 입력 라인으로 되돌아가는 것을 제한하기 위해 내부에 필터 회로를 구성하고 있습니다. 누설 전류는 대부분 이 입력 필터 회로부의 커패시터를 통해 흐르는 것입니다.

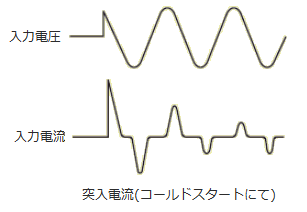

●돌입 전류

스위칭 전원 공급 장치는 입력 투입 시 입력 평활 커패시터를 충전하는 피크 전류가 흐릅니다. 이 전류를 돌입 전류라고 합니다.
