*대상 형식　형 A3D　형 M2D　형 A3A
제한 저항은 LED 램프 특성의 범위 내에서 설정하십시오.
(단, LED 램프의 순방향 전류는 8mA 이상으로 설정하십시오)

외부 저항값은 다음 식으로 구하십시오.
　
제한 저항(권장값)

・계산 예 （형식: 형 A3D　LED 램프 발광색: 적색의 경우）
　　
　　　E=24V
　　　 _IF=20mA
　　　Ta=25℃인 경우,

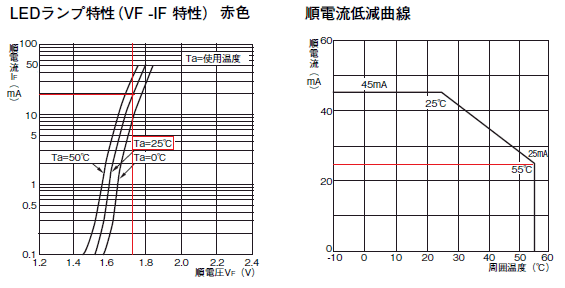

　　　아래의 「LED 램프 특성( _{VF-IF 특성} ) 적색」에서 20mA를 흘릴 때의 전압을 확인합니다.
　　　 _{IF=20mA를 흘릴 때의 VF는} 1.7V가 됩니다)
　　　위 식에 값을 대입하면
　　　
　　　권장 저항값은 1.1kΩ 1W( ^2×IF²R ) 저항의 용량 여유는 약 2배가 적당합니다.
　　　

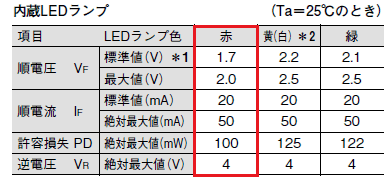

　*LED 램프 특성은 색상에 따라 다릅니다.
