G3PW와 외부 설정 볼륨의 배선, 저항값과 출력의 관계를 알려주세요.

G3PW와 외부 설정 볼륨의 배선

아래 배선으로 사용하십시오.

볼륨: G3PW 형식은 1:1로 사용하십시오.
하나의 볼륨으로 여러 개의 G3PW를 연결하면, 회로가 감겨버리는 현상이 발생합니다.

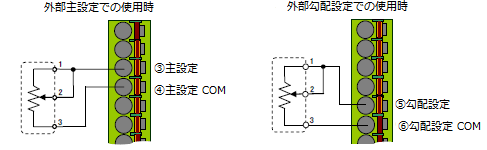

■ 배선


　　
■저항값과 출력량
　2KΩ 시 출력량 0%, 0Ω 시 출력량 100%입니다.

　

・볼륨　형식 G32X-V2K
