전원 공급 장치의 입력 및 출력 배선은 어떻게 처리해야 합니까?

전원 공급 장치의 입력 및 출력 배선은 어떻게 처리해야 합니까?

노이즈, 전압 강하를 고려한 배선에 대해서는 아래를 참고하십시오.

■ 노이즈를 고려한 배선
・전원 입력선과 출력선은 반드시 분리하고 배선은 꼬아 연결합니다.
입력선과 출력선을 함께 묶거나 가까이 배선하면 출력에 노이즈가 유도됩니다.
　　　　

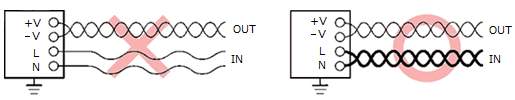

・입력선은 굵고 짧게 합니다.
입력선은 방사 노이즈의 원인이 되므로, 굵고 짧게 배선하십시오.

　　　

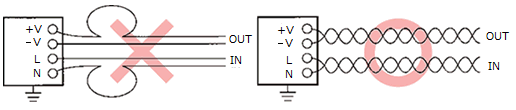

・입력, 출력선은 루프를 만들지 않도록 한다.
배선으로 루프를 만들면 다른 전자 기기에 대한 방사 노이즈 원이 되거나 고주파 노이즈를 유도하는 안테나가 될 수 있습니다.
　　　

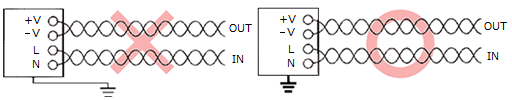

・접지선은 굵고 짧게 합니다.
접지를 위한 배선이 길면 전원 내장 노이즈 필터의 감쇠 효과를 줄이므로, 두껍고 짧게 배선하십시오.
　　　

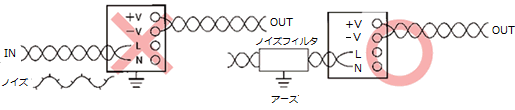

・노이즈 필터를 연결하십시오.
AC 입력 라인에 대형 마그네틱 릴레이 등의 서지 발생원이 있고, 전원 출력에 연결된 전자 회로가 오동작하는 경우, 전원의 입력 측에 노이즈 필터를 연결하십시오.
또한 노이즈 필터는 굵고 짧은 배선으로 접지해 주십시오.
　　　

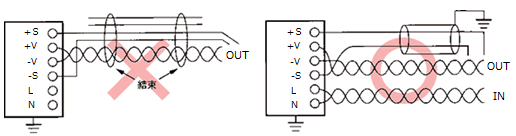

・리모트 센싱, 리모트 컨트롤 신호선은 차폐선을 사용하십시오.
노이즈가 많이 발생하는 입력선, 동력선과 함께 묶거나 가까이 두어 유도 노이즈를 받아 오동작하지 않도록, 원격 감지, 원격 제어선은 분리하고 차폐선을 사용하십시오.

　　　

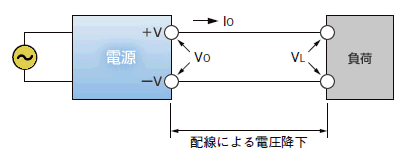

■전압 강하를 고려한 배선
입력·출력 배선은 전압 강하를 극히 작게 하기 위해 가능한 한 굵고 짧게 배선하십시오.

1. 부하 전류 Io를 허용할 수 있는 선경을 선정한다.
2. 전원 출력 전압 Vo가 규정된 출력 가변 범위를 초과하지 않도록 합니다.
3. 부하 단락 시 허용 전류(전원 정격 출력 전류의 1.6배 이상을 기준으로)를 고려한다.
　
・선재 선택에 관하여
전원에 사용하는 선재의 선택은 중요합니다.
선재 선택 시 아래 사항을 참조하십시오.

*1　권장 최대 전류
상기 표에 표시된 값은 1~4본 묶음의 경우입니다.
5본 이상일 때는 이 값의 80% 정도로 전류 값을 제한하십시오.
또한 아래 그림은 1m당 전압 강하를 전류와 선경의 관계로 나타낸 것입니다.
이 경우 사용 전류가 권장 최대 전류를 초과하지 않도록 주의하십시오.
