전원 공급 장치는 백업 운전할 수 있나요? 연결 방법을 알려주세요.

■개요

부하 조건에 맞춰 선정하십시오.

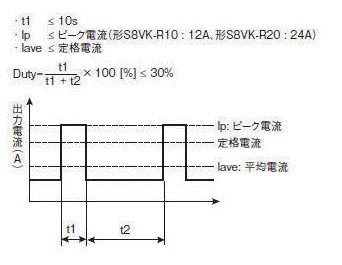

・형식 S8VK-R10　부하 조건: DC5~30V　 0~10A *1 (피크 전류 *2: 12A)
・형식 S8VK-R20　부하 조건: DC10~60V 0~20A *1(피크 전류 *2: 24A)
・부하 전류가 20A를 초과하는 경우 【2】외부 다이오드 연결 방식을 검토하십시오.

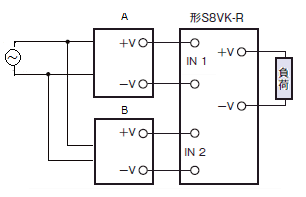

■연결

■주의

・일부, 중복 운전 유닛과 조합할 수 없는 형식이 있습니다. 오른쪽 링크에서 확인해 주십시오.
・조합 가능한 기종 이외의 파워 서플라이(전원)를 연결하지 마십시오.
・형식 S8VK-R은 내부에 퓨즈를 장착하고 있습니다. 권장 전원 이외의 전원을 사용한 경우, 부하 상태에 따라 내부 퓨즈가 용단될 수 있습니다.

■선정 다이오드의 종류, 내압, 전류 기준은 다음과 같습니다. 단, 당사에서는 다이오드 취급을 하지 않습니다. 또한 추천 제품도 정해 두지 않았습니다. 아래 조건에 맞는 것을 사용하십시오.
・종류: 쇼트키 배리어 다이오드
・내압(VRRM): 전원 정격 출력 전압 이상
・순방향 전류(IF): 전원 정격 출력 전류의 2배 이상

■주의　
・전원 A, B의 출력 전압은 다이오드 D1, D2의 순방향 전압(VF) 강하분만큼 높게 설정하십시오.
또한 다이오드는 전원 출력 전류(IOUT) × 다이오드 순방향 전압(VF)의 전력 손실을 발생시키므로, 다이오드 온도가 카탈로그 값 이하가 되도록 필요한 냉각을 실시하십시오.
・부하의 전력과 다이오드에 의한 전력 손실이 있습니다.
・전원 1대 분의 정격 전력(정격 출력 전압 × 정격 출력 전류)을 초과하지 않도록 하십시오.
・전류 밸런스 단자(CB 단자, CBG 단자)가 있는 기종은 전류 밸런스 단자를 연결하지 마십시오.
