전원 공급 장치는 직렬 운전할 수 있나요?
- 등록일
- 2025. 12. 17.
전원 공급 장치는 직렬 운전할 수 있나요?
대부분의 기종에서 직렬 운전(출력 전압을 높이기 위한 운전 방법)이 가능합니다.
아래 표를 참조하십시오. 목록에 게재된 기종은 직렬 운전(2대)이 가능합니다.
형식 S8TS 시리즈의 30W, 60W를 제외하고는 외부에 다이오드를 연결해야 합니다.
자세한 내용은 「■외부 다이오드에 관하여」를 참조하십시오.
또한, 동일한 시리즈라면 서로 다른 출력 용량, 출력 전압의 조합이 가능합니다.
단, 부하에 흐를 수 있는 전류는 출력 용량이 작은 쪽의 정격 출력 전류 이하로 하십시오.
■ 직렬 운전 가능한 파워 서플라이 목록 (2대까지)
| 시리즈 | 출력 용량 | 출력 전압 |
| 형식 S8FS-G | 15W 30W 50W 100W | DC5V 12V 15V 24V |
| 150W | DC5V 12V 15V 24V 48V | |
| 300W 600W | DC12V 15V 24V 48V | |
| 형식 S8VK-WA | 240W | DC24V |
| 480W | DC24V | |
| 960W | DC24V | |
| 형식 S8VK-WB | 240W | DC24V 48V |
| 480W | DC24V 48V | |
| 960W | DC24V 48V | |
| 형식 S8VK-X | 30W | DC5V |
| 60W | DC12V 24V | |
| 90W 120W 240W 480W | DC24V | |
| 형식 S8VK-S | 30W 60W 120W 240W 480W | DC24V |
| 형식 S8VK-G | 15W 30W | DC5V 12V 24V |
| 60W | DC12V 24V | |
| 120W | DC24V | |
| 240W 480W | DC24V 48V | |
| 형식 S8VK-T | 120W 240W 480W 960W | DC24V |
| 형식 S8VS *1 | 15W 30W 60W 90W 120W 180W 240W 480W | DC24V |
| 형식 S8TS | 25W | DC5V |
| 30W(*2) 60W(*2) | DC12V 24V | |
| 시리즈 | 출력 용량 | 출력 전압 |
| 형식 S8JX-N *3 | 15W 30W | DC5V 12V 15V 24V 48V |
| 50W 100W 150W 300W 600W | DC5V 12V 24V 48V | |
| 형식 S8JX-P *4 | 50W (*4) 100W(*4) 150W(*4) 300W 600W | DC5V 12V 24V 48V |
| 형식 S8VM *5 | 15W 30W 50W 100W 150W 300W 600W | DC5V 12V 15V 24V |
| 1500W | DC24V | |
| 형식 S8EX *6 | 15W 30W | DC5V 12V 15V 24V 48V |
| 240W | DC24V 36V 48V | |
| 50W 100W 150W | DC5V 12V 24V 48V | |
| 형식 S8EA *7 | 50W 75W 100W 150W | DC5V 12V 24V |
*2 외부 다이오드는 필요 없습니다.
*3 S8JX-N 시리즈는 2019년 3월에 생산을 종료했습니다.
*4 S8JX-P 시리즈의 50W, 100W, 150W 기종은 2019년 3월에 생산을 종료했습니다.
*5 S8VM 시리즈는 2019년 3월에 생산을 종료했습니다.
*6 형식 S8EX 시리즈는 2020년 3월에 생산을 종료했습니다.
*7 형식 S8EA 시리즈는 2020년 3월에 생산을 종료했습니다.
*3~*7 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
■외부 다이오드에 관하여
● 다이오드 연결 목적
쇼트키 배리어 다이오드(SBD)를 연결하는 목적은 한 대의 출력이 정지했을 때 다른 한 대의 출력 전류로 인해 출력 회로가 고장나는 것을 방지하기 위함입니다.
다이오드를 연결하지 않을 경우, 2대의 전원 공급 장치가 정상적으로 작동하고 있다면 문제없지만, 어떤 이유로든 한쪽 전원이 정지했을 때 다른 쪽 전원의 출력 전류로 인해 정지된 전원의 전해 콘덴서가 역극성으로 충전되어 짧은 시간 내에 고장날 우려가 있습니다.
다이오드를 연결하지 않을 경우, 2대의 전원 공급 장치가 정상적으로 작동하고 있다면 문제없지만, 어떤 이유로든 한쪽 전원이 정지했을 때 다른 쪽 전원의 출력 전류로 인해 정지된 전원의 전해 콘덴서가 역극성으로 충전되어 짧은 시간 내에 고장날 우려가 있습니다.
● 다이오드 선택 방법
당사에서는 쇼트키 배리어 다이오드 취급을 하지 않습니다. 또한 추천 제품도 정해 두지 않았습니다. 아래 조건에 맞는 제품을 사용하십시오.
다이오드 종류, 내압, 전류 기준은 다음과 같습니다.
・종류 : 쇼트키 배리어 다이오드
・내압(VRRM) : 전원 정격 출력 전압의 2배 이상
・순방향 전류(IF): 전원 정격 출력 전류의 2배 이상
다이오드 종류, 내압, 전류 기준은 다음과 같습니다.
・종류 : 쇼트키 배리어 다이오드
・내압(VRRM) : 전원 정격 출력 전압의 2배 이상
・순방향 전류(IF): 전원 정격 출력 전류의 2배 이상

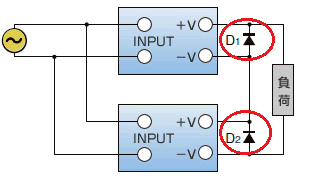

●다이오드 연결
■주의
직렬 운전 불가 기종을 직렬 연결하면 AC 입력 시 한쪽 전원 출력이 상승하지 않는 현상이 발생할 수 있습니다. 또한 해당 상태로 방치할 경우 내부 회로가 손상될 위험이 있습니다.
직렬 운전을 할 경우 직렬 운전 가능 기종으로 선정해 주십시오.
