푸시 버튼 스위치나 표시등의 유색 발광과 발색 발광의 차이를 알려주세요.

푸시 버튼 스위치나 표시등의 유색 발광과 발색 발광의 차이를 알려주세요.

유색 발광은 ON 시와 OFF 시 모두 동일한 색상입니다.

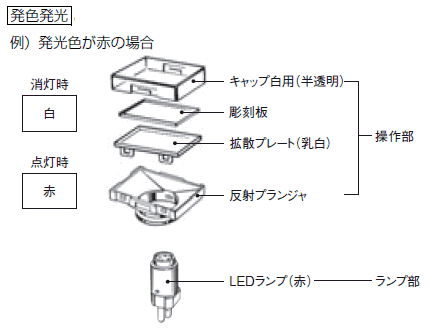

발색 발광은 OFF 시에는 흰색이며, ON 시에 색상이 나타납니다.
(조광부 표면 색상은 흰색이며 점등 시에는 LED 램프의 발광 색상을 발광합니다.)

또한, 발색 발광 타입의 세트 형태는 없습니다.
케이스부, 램프부, 소켓부를 각각 단품 형태로 주문해 주십시오.

■ 부품 구성　　
유색 발광, 발색 발광 모두 기본적인 부품 구성은 동일합니다.

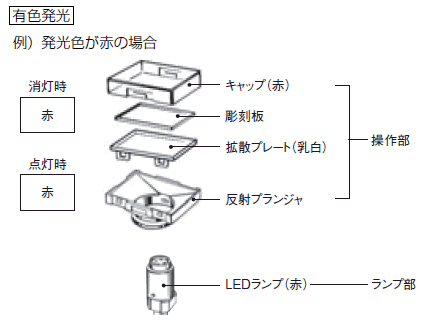

조작부는 캡, 조각판, 확산 플레이트(유백색), 반사 플런저, LED 램프로 구성됩니다.
차이점은 유색 발광은 캡에 색상이 적용된다는 점입니다.

【예】형 A16 시리즈

●구성
　　
　　

　　

　　

■형 A16 시리즈 발색 발광 부품 형식
・조작부, 케이스부, 램프부, 스위치부를 각각 단품 형식으로 주문해 주십시오.
　　
【조작부】
・조작부에는 캡(반투명), 조각판, 확산판, 반사 플런저가 내장되어 있습니다.

	보호 구조	형식
		직사각형	정사각형	원형
조작부	IP40	형 A16L-JW	형 A16L-AW	형 A16L-TW
	IP66 내유형 *1	형 A165L-JW	형 A165L-AW	형 A165L-TW

*1　 2005년 7월 이후 생산분부터 IP66 내유형입니다. (2005년 6월 이전 생산분은 IP65 내유형)
　
【케이스부】

종류	보호 구조	작동	형식
			직사각형	정사각형	원형
케이스부	IP40	모멘터리	형 A16-CJM	형 A16-CAM	형 A16-CTM
		교대	형 A16-CJA	형 A16-CAA	형 A16-CTA
	IP66 내유형 *1	모멘터리	형 A165-CJM	형 A165-CAM	형 A165-CTM
		교류	형 A165-CJA	형 A165-CAA	형 A165-CTA

*1　2005년 7월 이후 생산분부터 IP66 내유형입니다. (2005년 6월 이전 생산분은 IP65 내유형)
　
【램프부】

	색상	형식
		DC5V	AC/DC12V	AC/DC24V
램프부	빨간색	형 A16-5DSR	형 A16-12DSR	형 A16-24DSR
	노랑	형 A16-5DSY	형 A16-12DSY	형 A16-24DSY
	녹색	형 A16-5DSG	형 A16-12DSG	형 A16-24DSG
	파란색	형 A16-5DA	형 A16-12DA	형 A16-24DA

【스위치부】
　・형 A16 시리즈의 스위치부는 일반 부하/미소 부하 공용입니다.

종류	연결 방식		형식
			1c 접점	2c 접점
스위치부	납땜 단자		형 A16-1	형 A16-2
	프린트 기판 단자		형 A16-1P	형 A16-2P
	퀵 커넥터		형 A16-2S	-
종류	연결 방식		형식
			1c 접점	2c 접점
스위치부 감압 조명 타입 *1	납땜 단자	AC100V	형 A16-T1-1	형 A16-T1-2
	퀵 커넥터	AC100V	-	형 A16-T1-2S
		AC200V	-	형 A16-T2-2S

*1 감압 조명 스위치 부에는 형 A16-24D□를 사용하십시오. AC/DC24V 사양 이외의 LED 램프는 사용할 수 없습니다.
