φ25, φ30에 장착 가능한 푸시 버튼 스위치가 있습니까?

φ25

φ25에 장착하고자 하는 경우 형 A22NN/형 A22NL 시리즈를, φ30에 장착하고자 하는 경우 형 A30NN/형 A30NL 시리즈를 검토해 주십시오.
또한, 형 A22 시리즈 및 형 A22NN/형 A22NL 시리즈는 별매의 링, 어태치먼트를 사용하여 φ25 또는 φ30에 장착할 수 있습니다.
장착 방법은 (표 2) 를 참조하십시오.

(표 1)　φ25　φ30에 장착 가능한 기종

시리즈	세트 형식	설치 치수
		φ25	φ30
형 A22N 시리즈	형 A22NN-□□□□-□□ 형 A22NL-□□□-□□	가능	가능
형 A22 시리즈 *1	형 A22-□□-□-□ 형 A22L-□□-□-□	가능	가능
형 A30N 시리즈	형 A30NN-□□□□-□□ 형 A30NL-□□□-□□	불가능	가능

*1　형 A22 시리즈(일부 제품)은 2018년 3월, 형 A22 시리즈의 백열 램프 조명 타입 및 백열 램프는 2020년 3월에 생산을 종료했습니다.
대체품 확인방법에 대해서는 해당 FAQ를 참조하십시오. (표 2) 설치 방법

설치 치수	설치 방법
φ25	회전 방지 금구를 사용하지 않고, 조임 너트의 돌출부(아래 그림 참조)와 설치 구멍의 위치를 확인하면서 조여 주십시오. 이때, 조작부와 패널 사이에 부속 고무 와셔가 있는지 확인하십시오. 적용 패널 두께는 0.8~6㎜입니다. 　 ・패널 절단 치수 　　　 〔주의〕 φ22.3에 장착하는 경우와 회전 방지 금속 부품 유무 및 조임 너트의 방향이 다릅니다.　 φ25.5에 장착하는 경우, 회전 방지 금속 부품은 사용하지 않습니다.

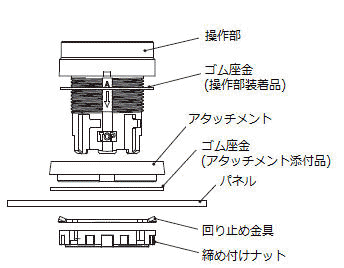

Φ30	Φ30용 수지 어터치먼트 형 A22Z-A30(별매)를 사용합니다. 적용 패널 두께는 1.8~2.2㎜입니다. 부착물은 아래 그림과 같이 설치하십시오. 방수성을 확보하기 위해 고무 와셔를 지정된 위치에 장착하십시오.

◆형 A22 *1 형 A22L 시리즈 (세트 형식: 형 A22-□□-□-□, 형 A22L-□□-□-□)

◆형 A22 *1　형 A22L 시리즈 (세트 형식: 형 A22-□□-□-□, 형 A22L-□□-□-□)

설치 치수	설치 방법

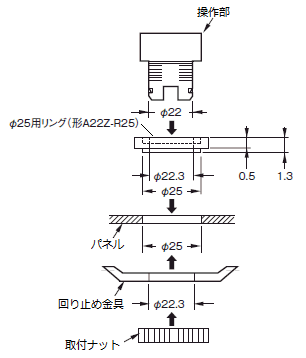

φ25	φ25용 링: 형 A22Z-R25(별매)를 사용하십시오. 부속 고무 와셔를 제거하고 설치하십시오. 　 　・패널 절단 치수
φ30	Φ30용 수지 어태치먼트 형 A22Z-A30(별매)를 사용합니다. 적용 패널 두께: 2.5~3.5㎜입니다. 어태치먼트는 아래 그림과 같이 장착하십시오. 방수성을 확보하기 위해 고무 와셔를 지정된 위치에 장착하십시오. 　 　　・패널 절단 치수

*1　형 A22 시리즈(일부 제품)는2018년 3월에 생산을 종료했습니다. 대체품 확인방법에 대해서는 해당 FAQ를 참조하십시오.


◆형 A30N 시리즈 (세트 형식: 형 A30NN-□□□□-□□ 형 A30NL-□□□-□□)

설치 치수	설치 방법
φ25	φ25에의 설치는 불가능합니다
φ30	패널 전면에서 조작부를 삽입하고, 패널 후면에서 회전 방지 금속 부품과 조임 너트를 삽입하여 조여 주십시오. 이때 조작부와 패널 사이에 부속 고무 와셔가 있는지 확인하십시오. 　　 　・패널 절단 치수 　 　・적용 패널 두께: 0.8~7mm
