푸시 버튼 스위치 A16의 퀵 커넥터 타입 배선 방법을 알려주세요.

푸시 버튼 스위치 A16의 퀵 커넥터 타입 배선 방법을 알려주세요.

드라이버로 버튼을 누른 상태에서 리드선을 삽입하기만 하면 배선이 가능합니다.
납땜이 필요 없어 배선 공수가 절감됩니다.


・배선 절차
　
1. 전선의 피복 벗김 길이는 10㎜로 해 주십시오(허용 범위 10mm±1㎜)
　다선인 경우 선단을 꼬아서 곧게 펴 주십시오.

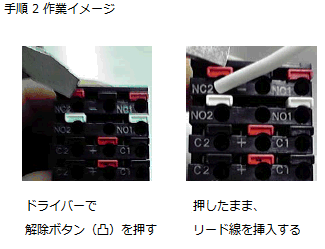

2. 삽입구 옆의 해제 버튼을 완전히 누른 상태에서 삽입구에 전선을 끝까지 삽입하십시오.
　(정밀 드라이버 사용을 권장합니다)
　　　　
3. 해제 버튼을 놓으면 전선이 잠깁니다.
4. 잠금 후 전선을 살짝 당겨 빠지지 않는지 확인하십시오.
・주의　한 번 잠근 전선의 재삽입은 선단을 절단하고 피복을 다시 벗겨 사용하십시오.
　
또한 페룰 단자의 사용을 권장하지 않습니다. 위 절차에 따라 리드선을 직접 삽입하여 배선하십시오.
