G3PW의 배선을 알려주세요.

G3PW의 배선을 알려주세요.

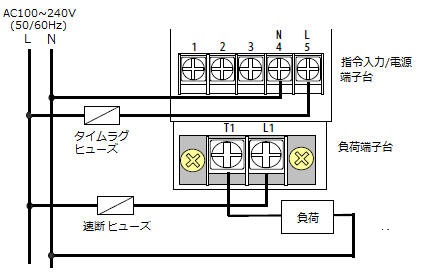

■전원·부하 회로 배선
・먼저 부하 단자대의 T1 측에 부하를 연결하여 전원에 연결하고, L1 측에는 그대로 속단 퓨즈를 거쳐 전원에 연결합니다.
・다음으로 명령 입력・전원 단자대의 4(N), 5(L)에 AC 전원을 연결합니다.
・전원 단자대의 4(N), 5(L)와 부하 단자대의 T1, L1의 전원은 4(N)과 T1을 같은 상, 5(L)과 L1을 같은 상의 전원에 배선하십시오.
・AC 전원의 접지/비접지 극성은 관계없습니다.
・부하는 반드시 부하 단자대의 T1 측에 연결하십시오.
・초단 퓨즈, 타임 래그 퓨즈에 대해서는 관련 FAQ에서 확인하십시오.

　　


■지령 입력・전원 단자 배선
　전력 조정기: G3PW 시리즈는 제어 방식에 따라 배선이 다릅니다.

◆아날로그 전류: 4~20mA로 제어하는 경우
　　　형 G3PW의 제어용 입력 4~20mA 시 입력 임피던스는 100Ω입니다.
　　　온도 조절기의 허용 부하 임피던스가 600Ω 이하인 경우, 최대 6대의 G3PW를 연결할 수 있습니다.
　　　　 　　　　　
　　　
◆아날로그 전압: 1~5V로 제어할 경우
　　　

◆전압 펄스: ON/OFF 전압 입력 시
　　　・DC5V 입력 시
　　　　　
　　　　

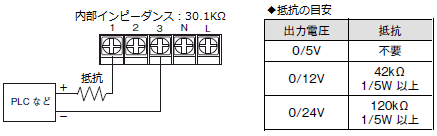

　　　・DC5V를 초과하는 전압 펄스를 입력하는 경우
　　　　　　DC5V를 초과하는 전압을 직접 인가하면 고장 날 수 있습니다.
　　　　　　1번 단자 측에 저항을 삽입하여 분압시켜 1-3번 단자에 5V가 인가되도록 하십시오.
　　　　　　


■형 G3PW 시리즈　대상 형식

제품 정보에서 카탈로그, 매뉴얼을 다운로드할 수 있습니다.
(매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.)
