S8TS의 기본 구성과 사용법을 알려주세요.

S8TS의 기본 구성과 사용법을 알려주세요.

(S8TS 시리즈는 2024년 3월에 생산이 종료되었습니다.)
S8TS 시리즈는 여러 개의 블록 전원 S8TS-□□(기본 블록)을 버스 라인 커넥터: S8T-BUS01 또는 S8T-BUS02로 연결할 수 있습니다.

■사용 예

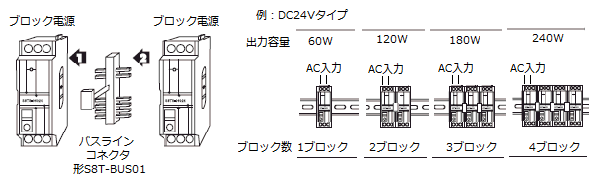

・출력 용량을 증설할 경우(최대 4대까지)
　　

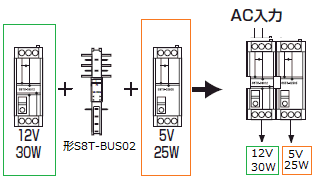

・멀티 출력을 구성할 경우(최대 4대까지)
　　DC 라인이 연결되지 않은 S8T-BUS02를 사용합니다.
　　

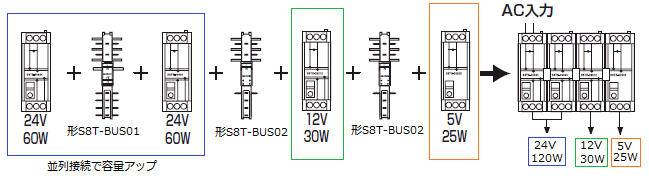

　　S8T-BUS01을 통한 연결로 용량을 증설하고, 추가로 다른 출력 전압의 기본 블록과 조합할 수도 있습니다.
　　　　　
　〔주의사항〕
　・버스라인 커넥터로 상호 AC 전원 공급 및 GR 단자가 연결되므로, AC 전원 공급 및 GR 단자 연결은
기본 블록 1대에만 배선합니다. (AC 전원 공급을 여러 블록 전원에 배선하지 마십시오. 단락 시 파손됩니다)
　　또한, 출력선은 어느 기본 블록에 배선해도 문제 없습니다.
　　　
　
　・연결은 AC 전원을 OFF로 한 무전원 상태에서 수행하십시오.
　・여러 대를 연결한 경우, 연결 대수만큼의 돌입 전류가 흐릅니다.
　　AC 라인에 차단기나 퓨즈를 외장하는 경우, 연결 대수만큼의 돌입 전류를 고려하여 선정하십시오.

　・연결 후에는 출력 전압 조정 트리머(V.ADJ)를 조정하지 마십시오.
　　S8TS 간 부하 밸런스가 무너져 출력 전압이 불안정해질 수 있습니다.
　　출력 전압 조정은 연결 전에 각각의 출력 전압을 출력 전압 조정 트리머(V.ADJ)로 조정하고, 각 출력 전압의 편차를 정격 출력 전압의 1% 이하로 유지하십시오.

　・기본 블록 간 또는 다른 기기로의 배선은 하지 마십시오.
　　정격 전류를 초과하면 버스 라인 커넥터가 파손될 수 있습니다.
